9. radIator coolIng fan cIrcUIt

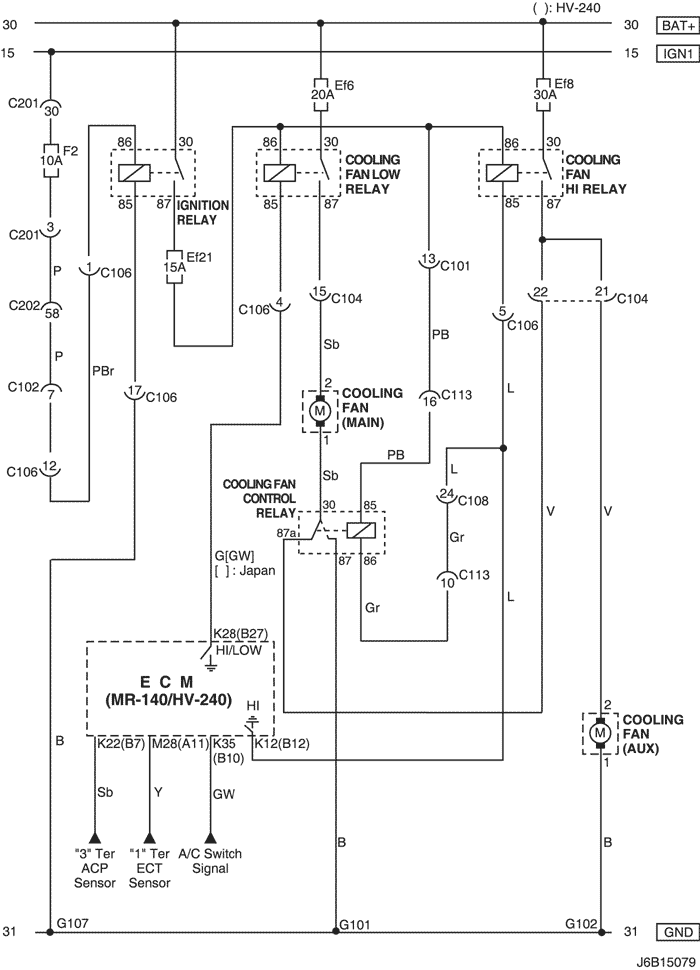

1) coolIng fan cIrcUIt (mr-140/hv-240) : dUal
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c108 (24 pin, black) |
body – engine |
left engine fuse block |
| c113 (16 pin, black) |
body – front |
behind ecm bracket |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| g101 |
front |
behind left head lamp |
| g102 |
front |
behind right head lamp |
| g107 |
engine (mr-140/hv-240) |
Under start motor |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
2) coolIng fan cIrcUIt (mr-140/hv-240) : sIngle
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| g101 |
front |
behind left head lamp |
| g107 |
engine (mr-140/hv-240) |
Under start motor |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
3) coolIIng fan cIrcUIt (sIrIUs d4) : dUal
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c108 (24 pin, black) |
body – engine |
left engine fuse block |
| c113 (16 pin, black) |
body – front |
behind ecm bracket |
| g101 |
front |
behind left head lamp |
| g102 |
front |
behind right head lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
4) coolIIng fan cIrcUIt (sIrIUs d4) : sIngle
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c113 (16 pin, black) |
body – front |
behind ecm bracket |
| g101 |
front |
behind left head lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
|
