Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra

Обслуживание Двигатель Трансмиссия Тормоза Подвеска Рулевое Кузов Электрика Схемы HVAC SRS Каталог з/ч

11. IllUmInatIon cIrcUIt

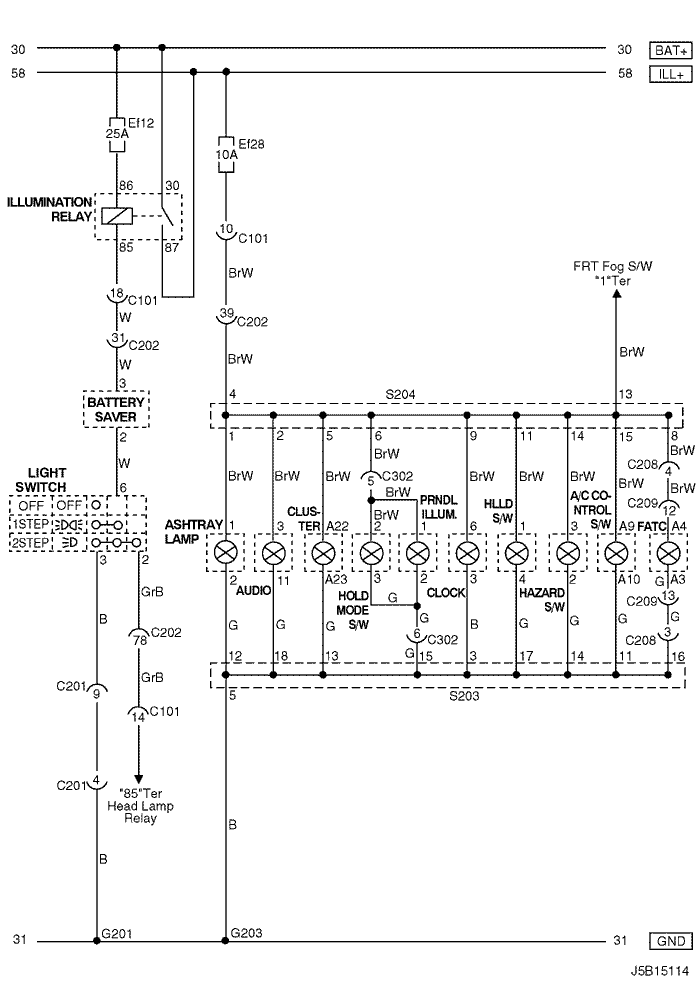

1) IllUmInatIon cIrcUIt - w/o dImmer control

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c208 (15 pin, white)	I.p – fatc	behind glove box
c209 (20 pin, black)	fatc – fatc.aux	between heater core and evaporator core
c302 (6 pin, white)	I.p – console	below console box
s203 (red)	I.p	behind audio mounting
s204 (magenta)	I.p	behind audio mounting
g201	I.p	left I.p fuse block
g203	I.p	behind left audio bracket

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h InstrUment panel

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203

увеличить обозначения

s204

увеличить обозначения

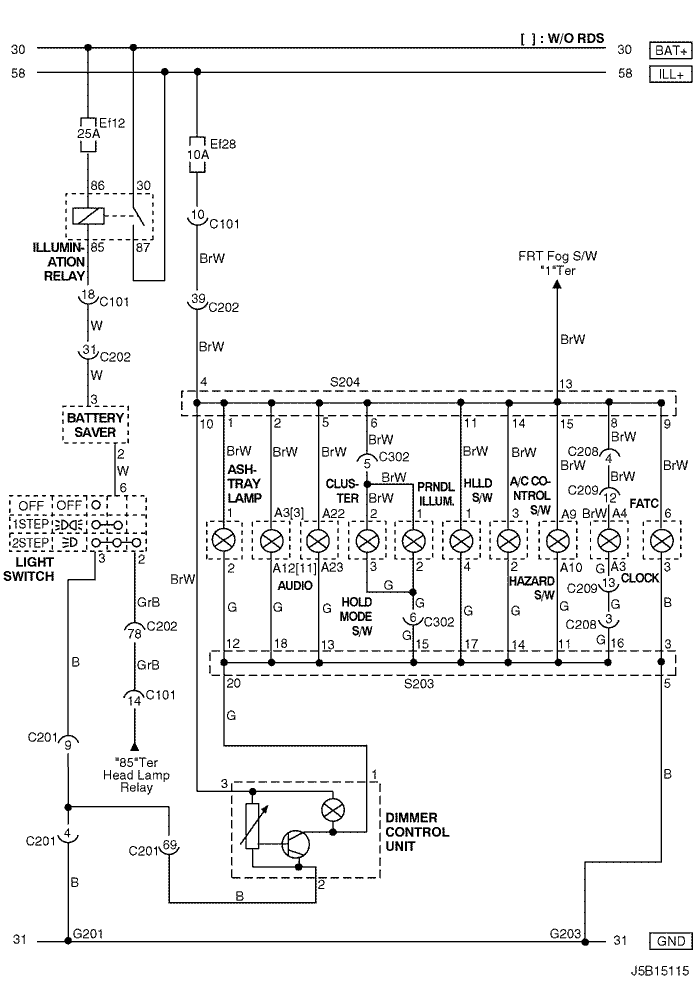

2) IllUmInatIon cIrcUIt - w/ dImmer control

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c208 (15 pin, white)	I.p – fatc	behind glove box
c209 (20 pin, black)	fatc – fatc.aux	between heater core and evaporator core
c302 (6 pin, white)	I.p – console	below console box
s203 (red)	I.p	behind audio mounting
s204 (magenta)	I.p	behind audio mounting
g201	I.p	left I.p fuse block
g203	I.p	behind left audio bracket

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h InstrUment panel

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203

увеличить обозначения

s204

увеличить обозначения

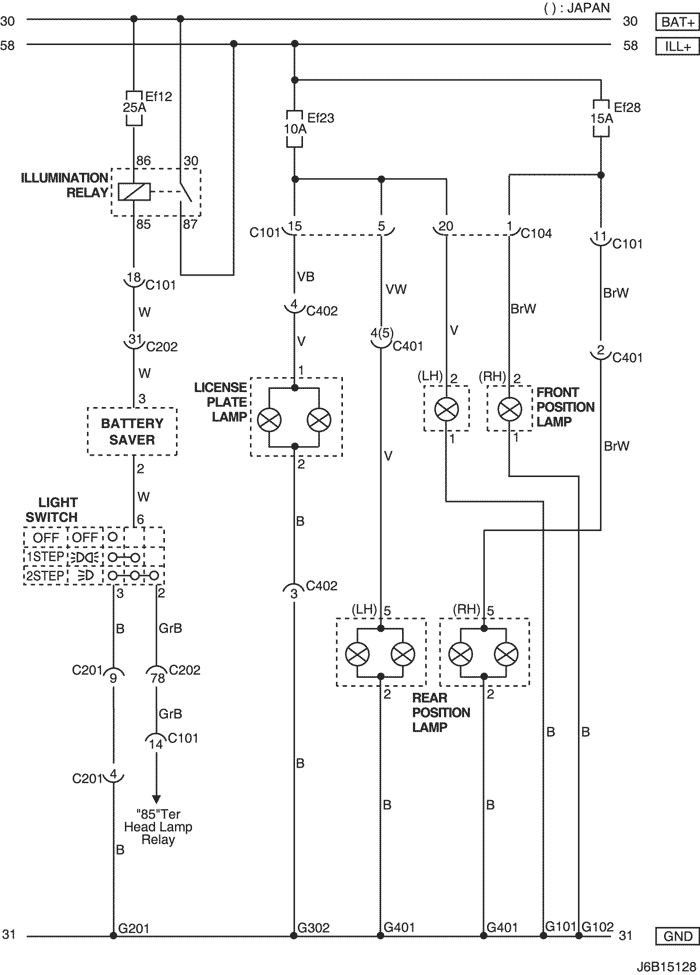

3) lamp (lIcense plate & front/rear posItIon) cIrcUIt : notch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c401 (8(10) pin, white)	trunk – body ( ): japan	Inside right trunk side cover
c402 (6 pin, white)	trunk lId – body	Inside right trunk side cover
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g302	body	below left c pillar
g401	trunk	center trunk lower back panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

w/h trUnK

увеличить обозначения

w/h bodY

увеличить обозначения

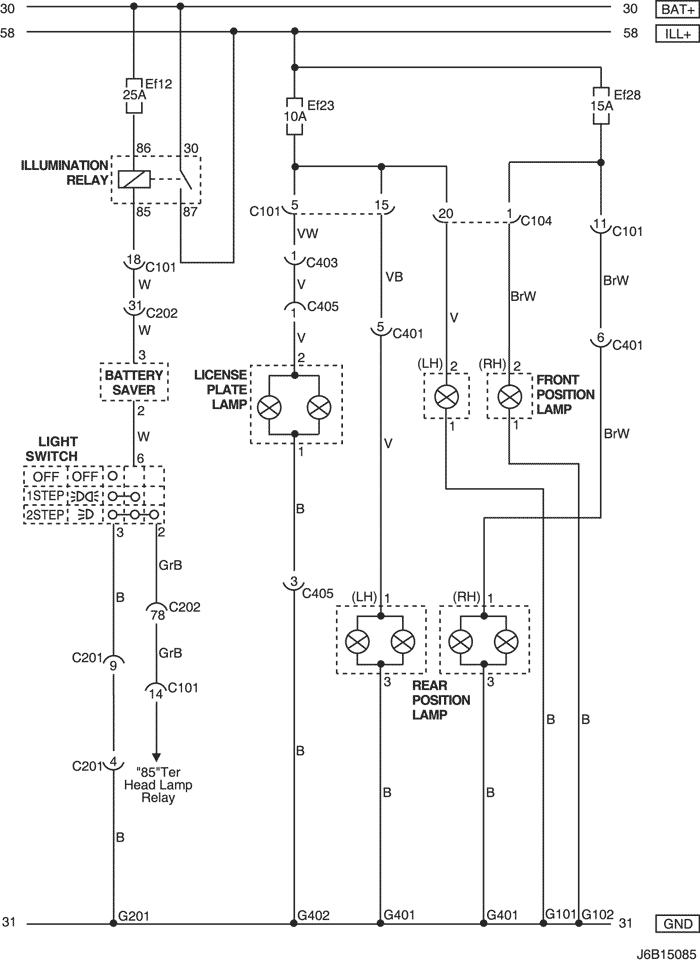

4) lamp (lIcense plate & front/rear posItIon) cIrcUIt : hatch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c401 (6 pin, white)	trunk - body	Inside right trunk side cover
c403 (6 pin, white)	t/gate. eXt. – body	Inside left c pillar
c405 (8(10) pin, white)	t/gate. eXt. – t/gate	beside left rear wiper motor
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g401	trunk	center trunk lower back panel
g402	t/gate. eXt.	Inside driver c pillar

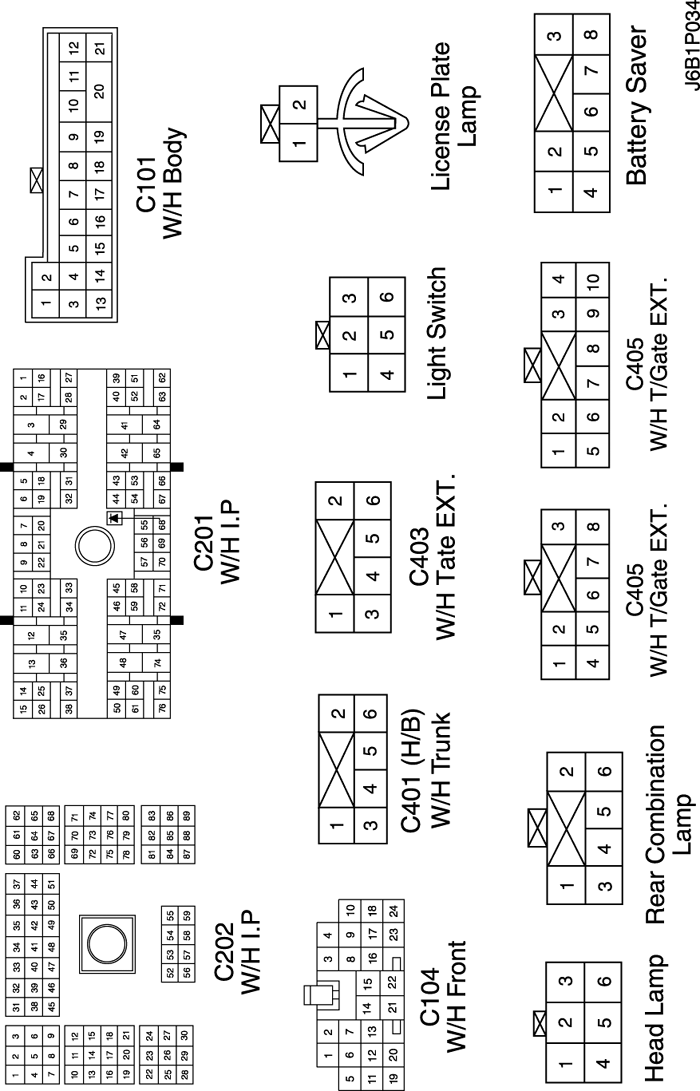

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

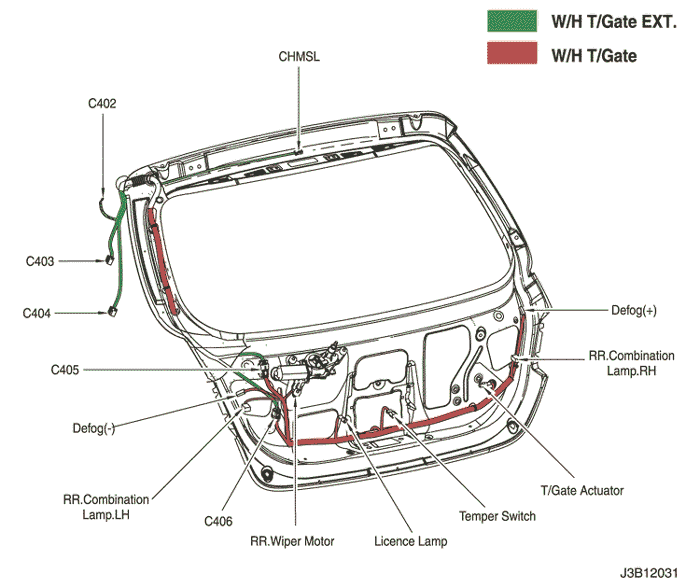

w/h taIl gate

увеличить обозначения

w/h trUnK (h/b)

увеличить обозначения

w/h bodY

увеличить обозначения

5) lamp (lIcense plate & front/rear posItIon) cIrcUIt : statIon wagon

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c403 (4 pin, white)	t/gate. eXt. - body	Inside left c pillar
c404 (8 pin, white)	t/gate. eXt. - body	Inside left c pillar
c405 (8 pin, white)	t/gate. eXt. - t/gate	beside left rear wiper motor
c406 (4 pin, white)	t/gate. eXt. - t/gate	beside left rear wiper motor
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g303	body	below right rear combination lamp
g304	body	below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

w/h InstrUment panel

увеличить обозначения
