Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra

Обслуживание Двигатель Трансмиссия Тормоза Подвеска Рулевое Кузов Электрика Схемы HVAC SRS Каталог з/ч

13. haZard & tUrn sIgnal lamp cIrcUIt

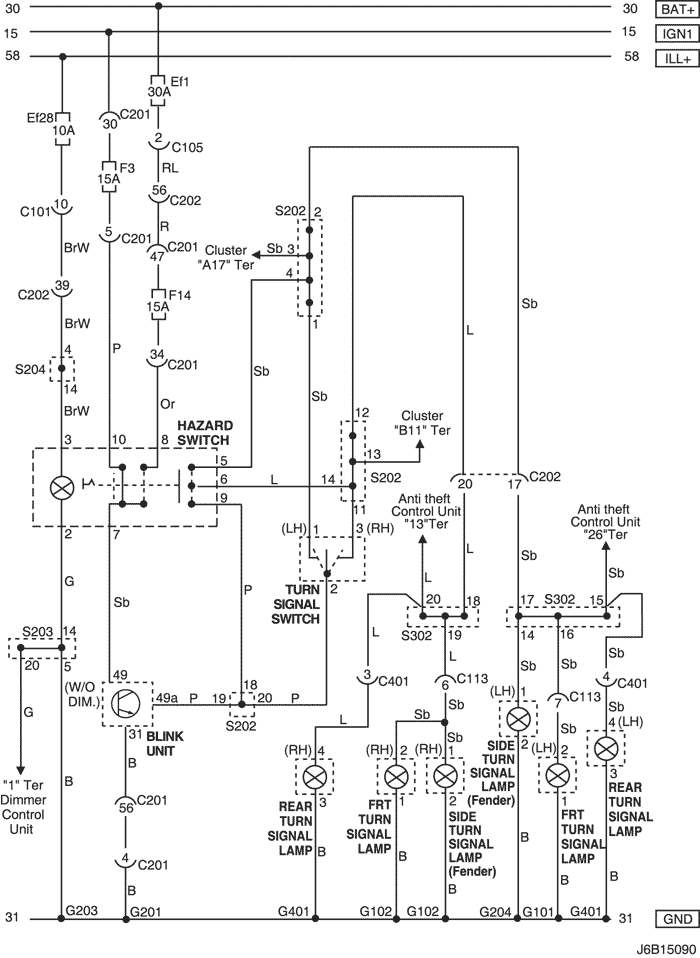

1) notch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c113 (16 pin, black)	body – front	behind ecm bracket
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c401 (8(10) pin, white)	trunk – body ( ): japan	Inside right trunk side cover
s202 (black)	I.p	behind cluster
s203 (red)	I.p	behind audio mounting
s204 (magenta)	I.p	behind audio mounting
s302 (brown)	body	left co-driver leg room
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g203	I.p	behind left audio bracket
g204	body	below left co-driver leg room
g401	trunk	center trunk lower back panel

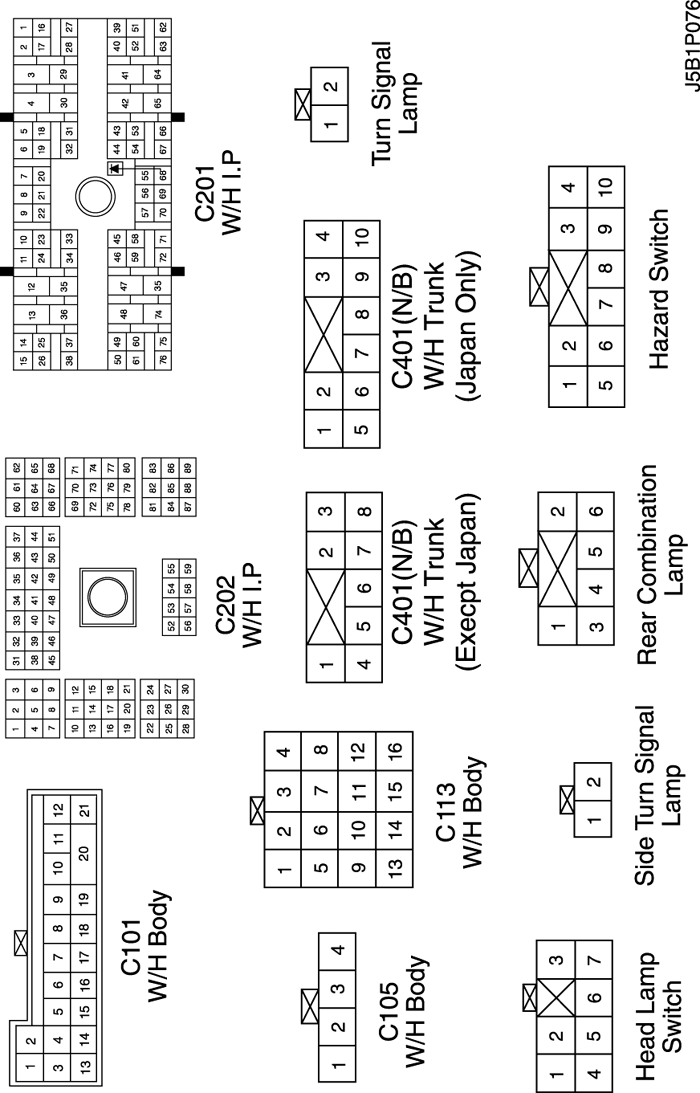

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

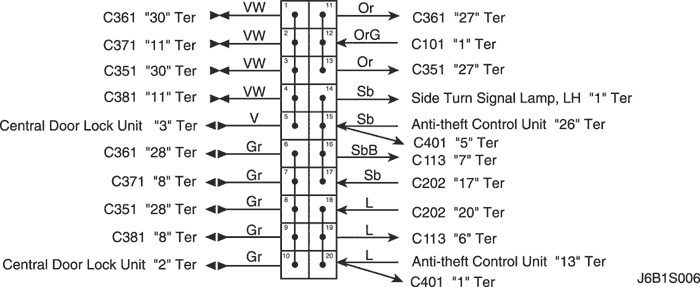

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s203

увеличить обозначения

s204

увеличить обозначения

s302

увеличить обозначения

2) hatch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c113 (16 pin, black)	body – front	behind ecm bracket
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c401 (6 pin, white)	trunk - body	Inside right trunk side cover
s202 (black)	I.p	behind cluster
s203 (red)	I.p	behind audio mounting
s204 (magenta)	I.p	behind audio mounting
s302 (brown)	body	left co-driver leg room
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g203	I.p	behind left audio bracket
g204	body	below left co-driver leg room
g401	trunk	center trunk lower back panel

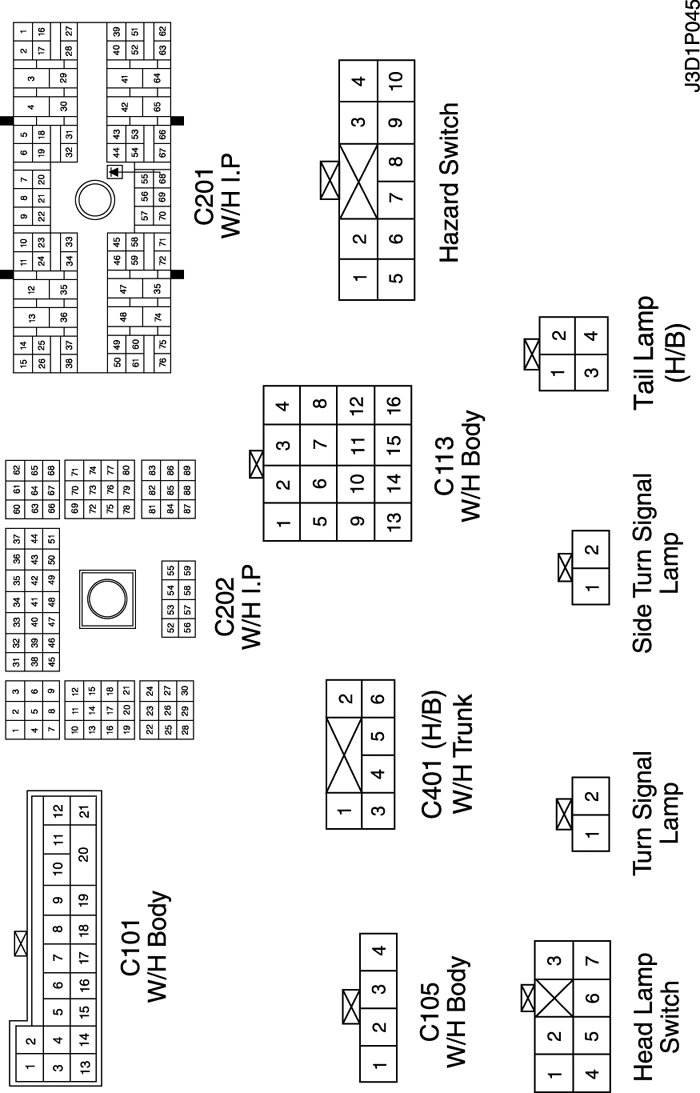

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s203

увеличить обозначения

s204

увеличить обозначения

s302

увеличить обозначения

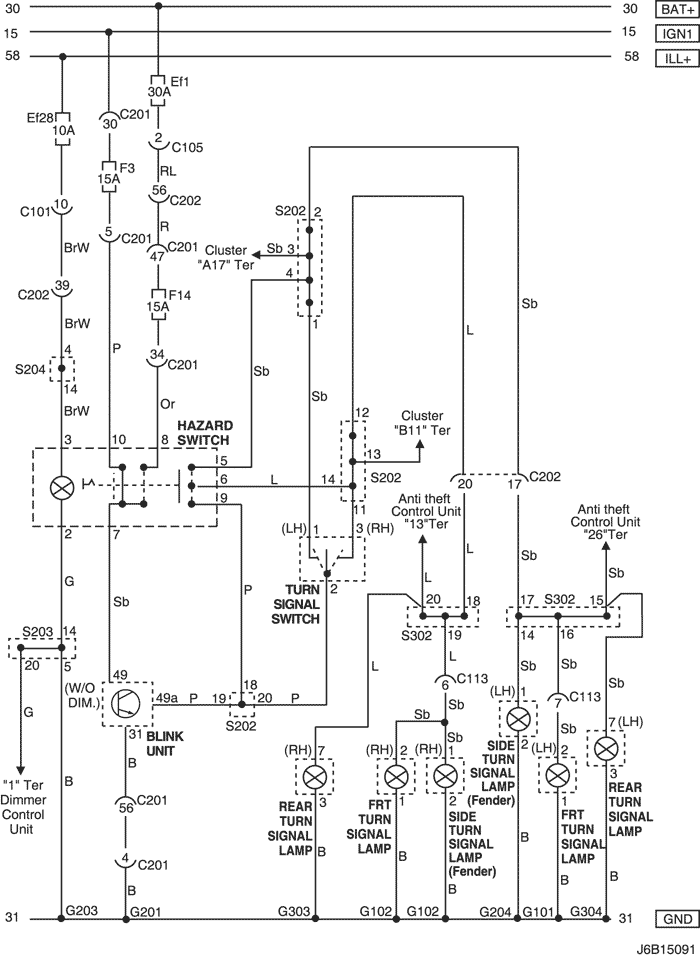

3) statIon wagon

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c113 (16 pin, black)	body – front	behind ecm bracket
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
s202 (black)	I.p	behind cluster
s203 (red)	I.p	behind audio mounting
s204 (magenta)	I.p	behind audio mounting
s302 (brown)	body	left co-driver leg room
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g203	I.p	behind left audio bracket
g204	body	below left co-driver leg room
g303	body	below right rear combination lamp
g304	body	below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h front

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s203

увеличить обозначения

s204

увеличить обозначения

s302

увеличить обозначения
