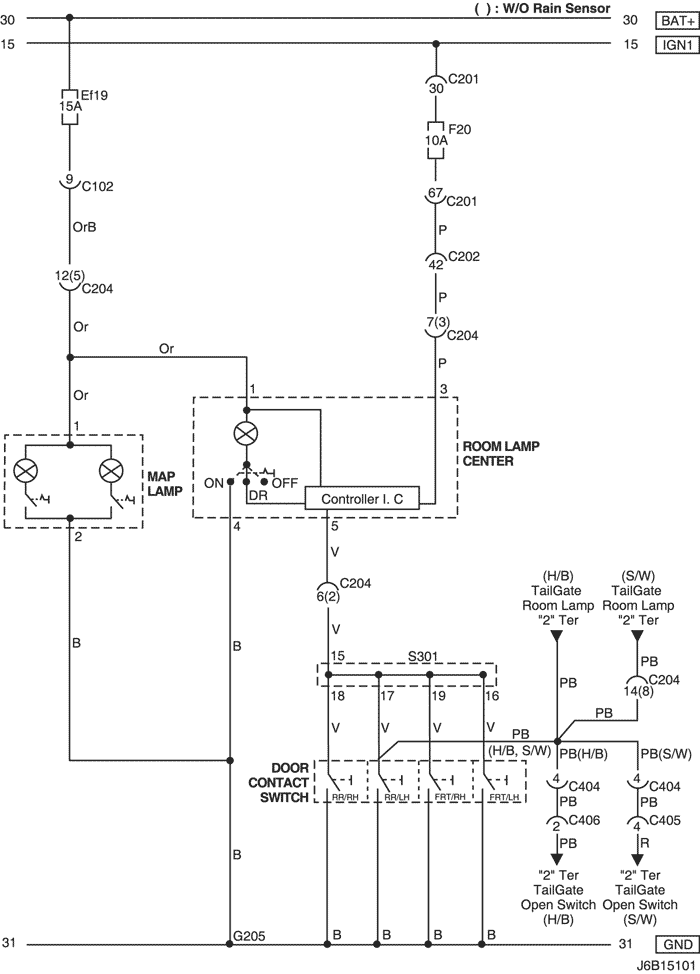

16. lamp (map & room) cIrcUIt1) w/o sUn roof & w/ decaY
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)

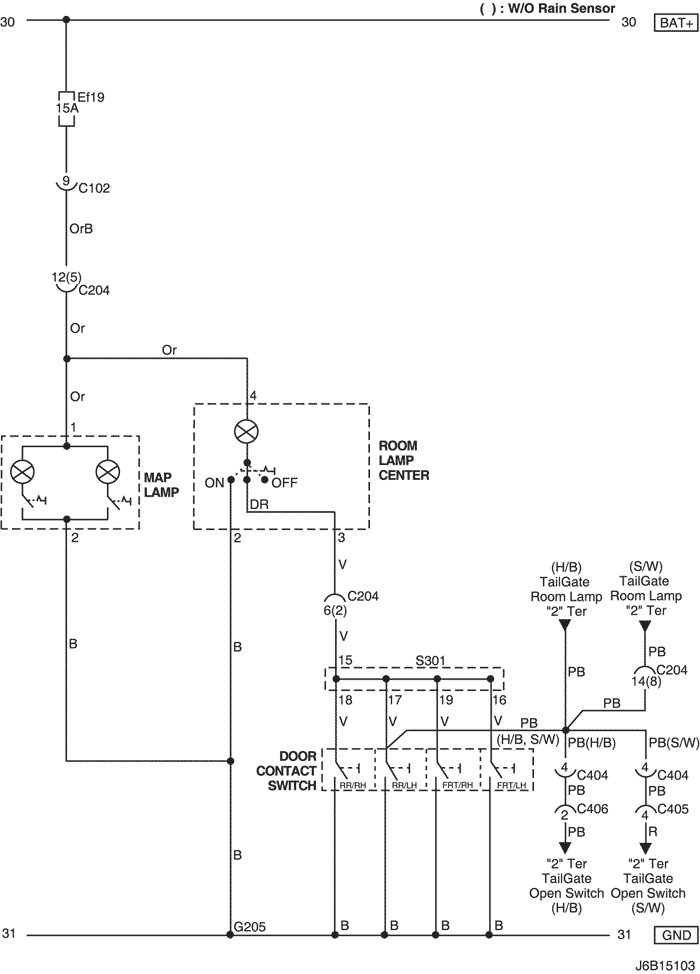

2) w/ sUn roof & w/ decaY
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)

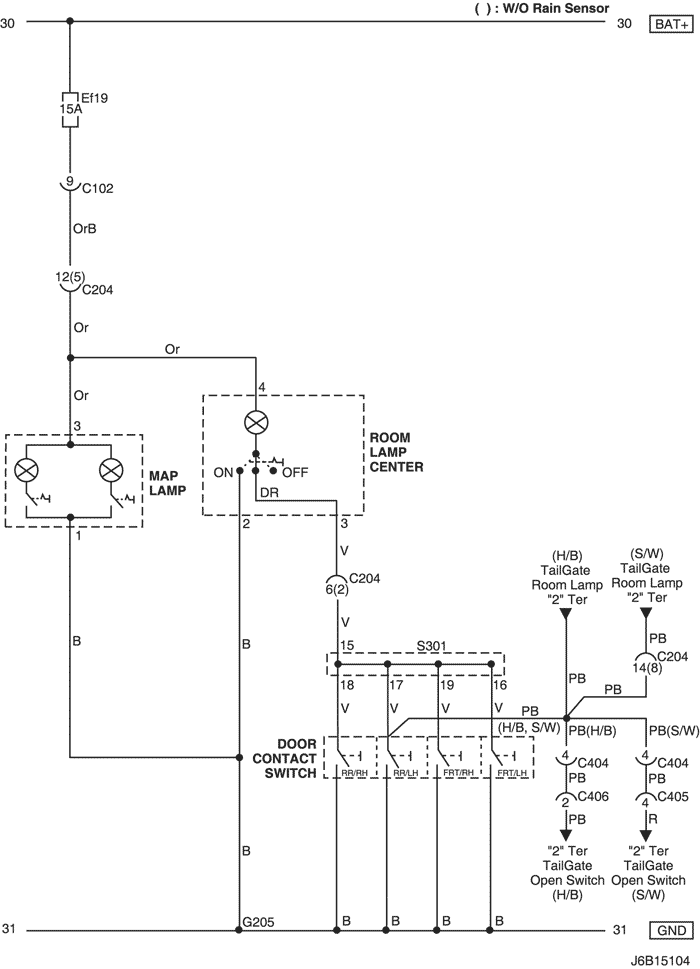

3) w/o sUn roof & w/o decaY
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)

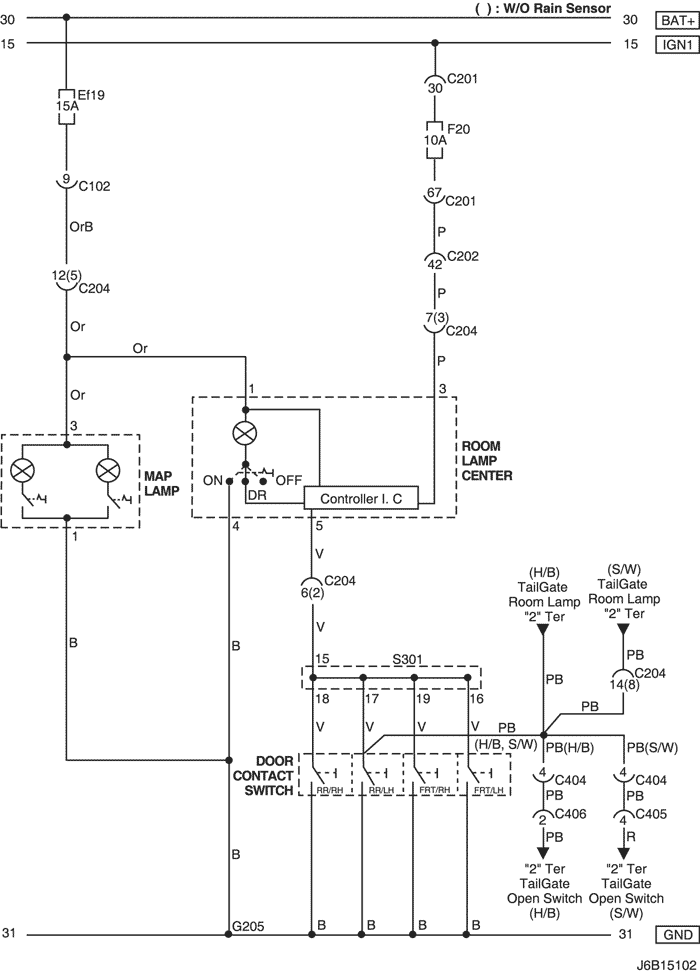

4) w/ sUn roof & w/o decaY
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)
|
