25. clUster

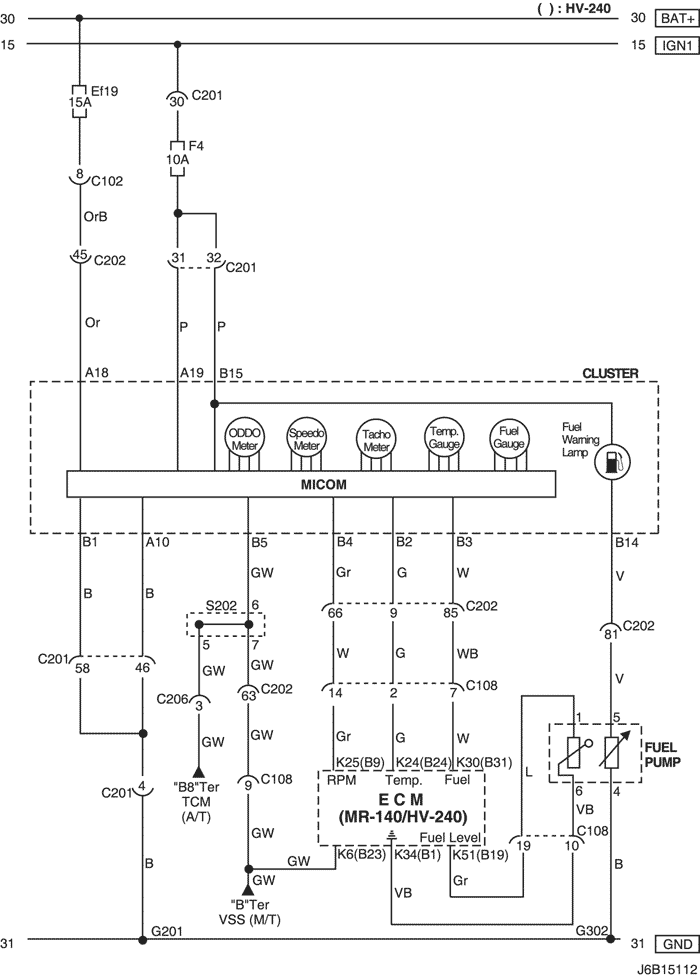

1) temperatUre gaUge, tachometer, fUel gaUge, oddometer, speedometer & fUel warnIng lamp cIrcUIt: mr-140/hv-240 (eXcept japan)


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
s202 (black) I.p behind cluster
g201 I.p left I.p fuse block
g302 body below left c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

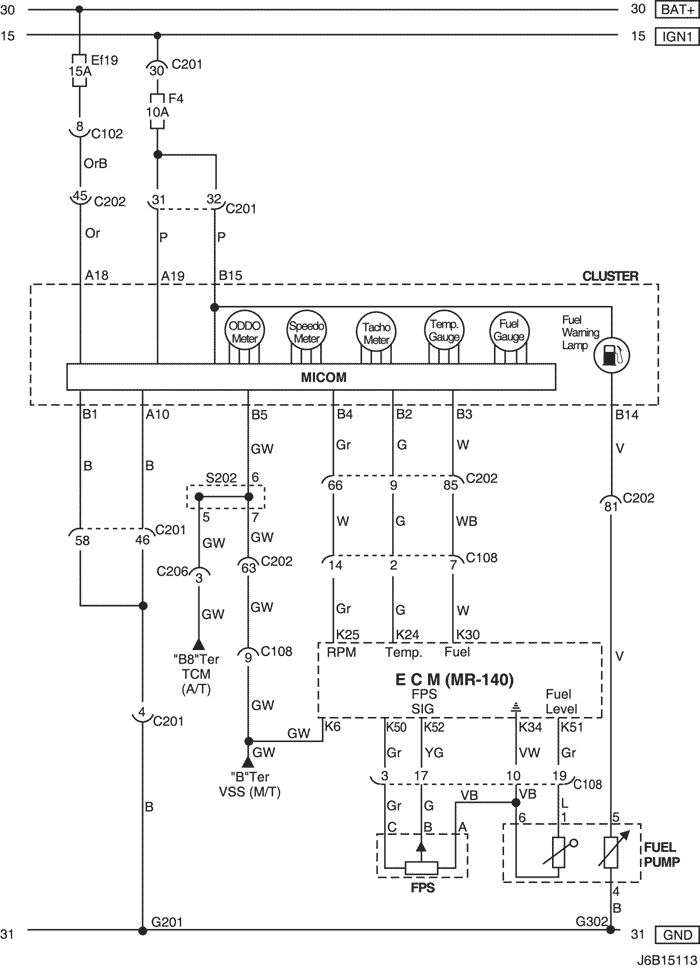

2) temperatUre gaUge, tachometer, fUel gaUge, oddometer, speedometer & fUel warnIng lamp cIrcUIt: mr-140 (japan onlY)


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
s202 (black) I.p behind cluster
g201 I.p left I.p fuse block
g302 body below left c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

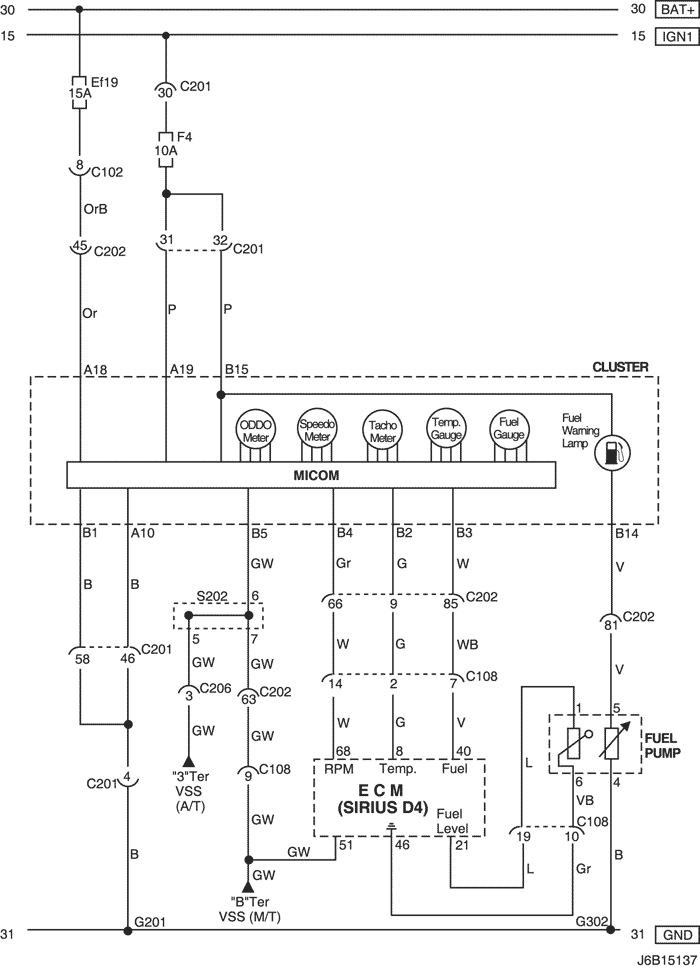

3) temperatUre gaUge, tachometer, fUel gaUge, oddometer, speedometer & fUel warnIng lamp cIrcUIt: sIrIUs d4


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
s202 (black) I.p behind cluster
g201 I.p left I.p fuse block
g302 body below left c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

4) warnIng (mIl, ABS, tcs, parKIng braKe & chargIng) lamp cIrcUIt


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
s301 (blue) body left co-driver leg room
g204 body below left co-driver leg room

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения

  • w/h ABS


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s301 (notch bacK)


увеличить         обозначения

s301 (hatch bacK)


увеличить         обозначения

s301 (statIon wagon)


увеличить         обозначения

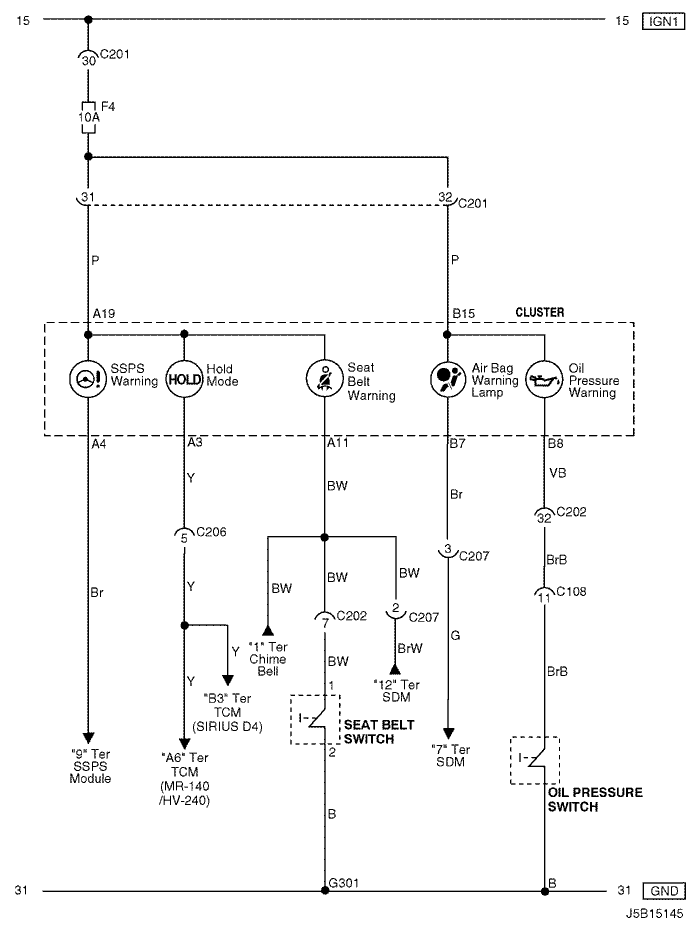

5) warnIng (ssps, aIr bag, oIl pressUre & seat belt) lamp & hold mode lamp cIrcUIt


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c108 (24 pin, black) body – engine left engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c207 (6 pin, white) air bag – I.p Upper left driver leg room
g301 body below driver cross member floor panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения

  • w/h bodY


увеличить         обозначения

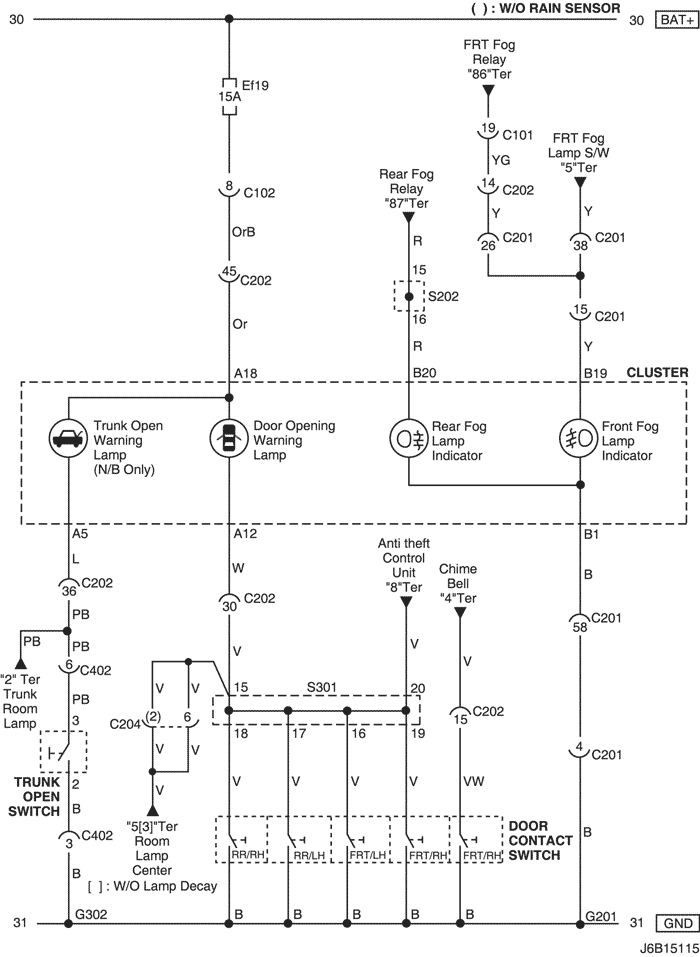

6) IndIcator (front & rear fog) lamp & door openIng warnIng lamp cIrcUIt


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c204 (8 pin, white) roof – body (w/o rain sensor) left co-driver leg room
c204 (8 pin, white) roof – body (w/o rain sensor) left co-driver leg room
c402 (6 pin, white) trunk lId - body Inside right trunk side cover
s202 (black) I.p behind cluster
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g302 body below left c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h bodY


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

s301 (notch bacK)


увеличить         обозначения

s301 (hatch bacK)


увеличить         обозначения

s301 (statIon wagon)


увеличить         обозначения

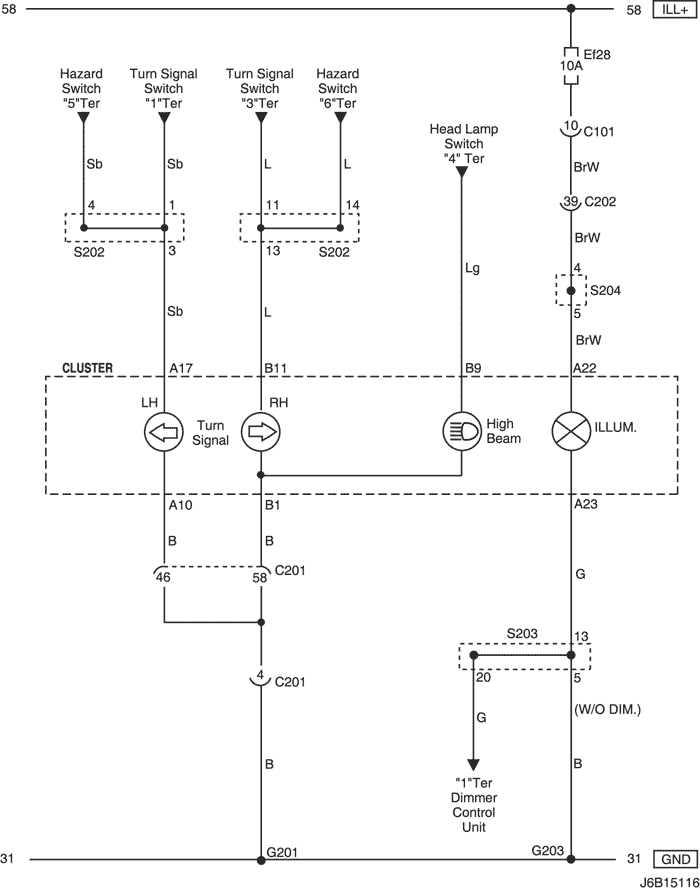

7) IndIcator (tUrn sIgnal, hIgh beam & haZard) lamp & IllUmInatIon lamp cIrcUIt


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
s202 (black) I.p behind cluster
s203 (red) I.p behind audio mounting
s204 (magenta) I.p behind audio mounting
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h InstrUment panel


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

s203


увеличить         обозначения

s204


увеличить         обозначения

 lhd
