Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra

Обслуживание Двигатель Трансмиссия Тормоза Подвеска Рулевое Кузов Электрика Схемы HVAC SRS Каталог з/ч

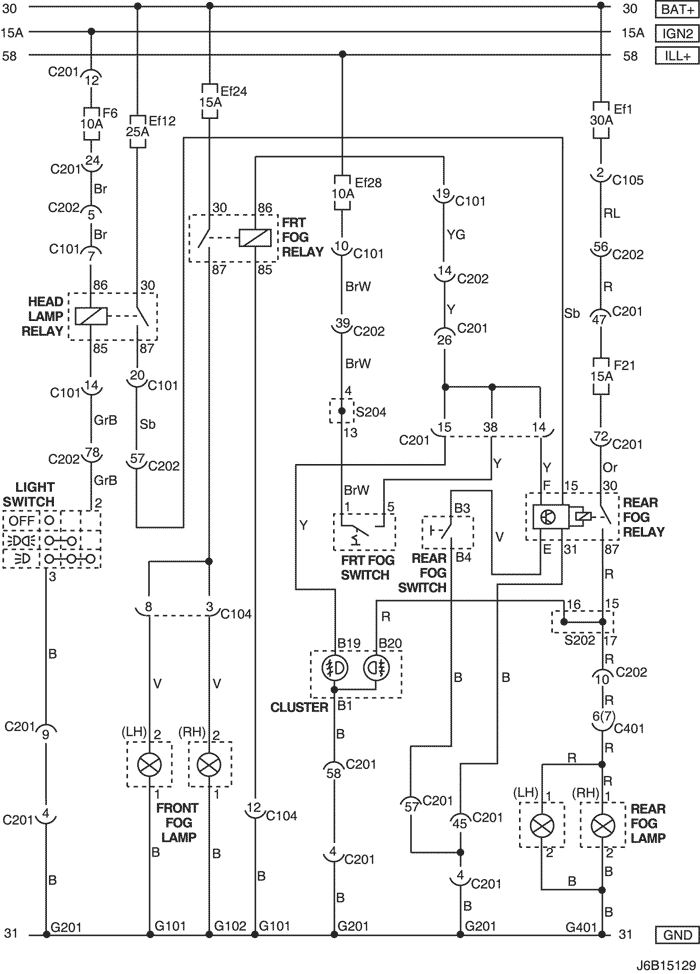

12. front & rear fog lamp cIrcUIt

1) notch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c401 (8(10) pin, white)	trunk – body ( ): japan	Inside right trunk side cover
s202 (black)	I.p	behind cluster
s204 (magenta)	I.p	behind audio mounting
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g401	trunk	center trunk lower back panel

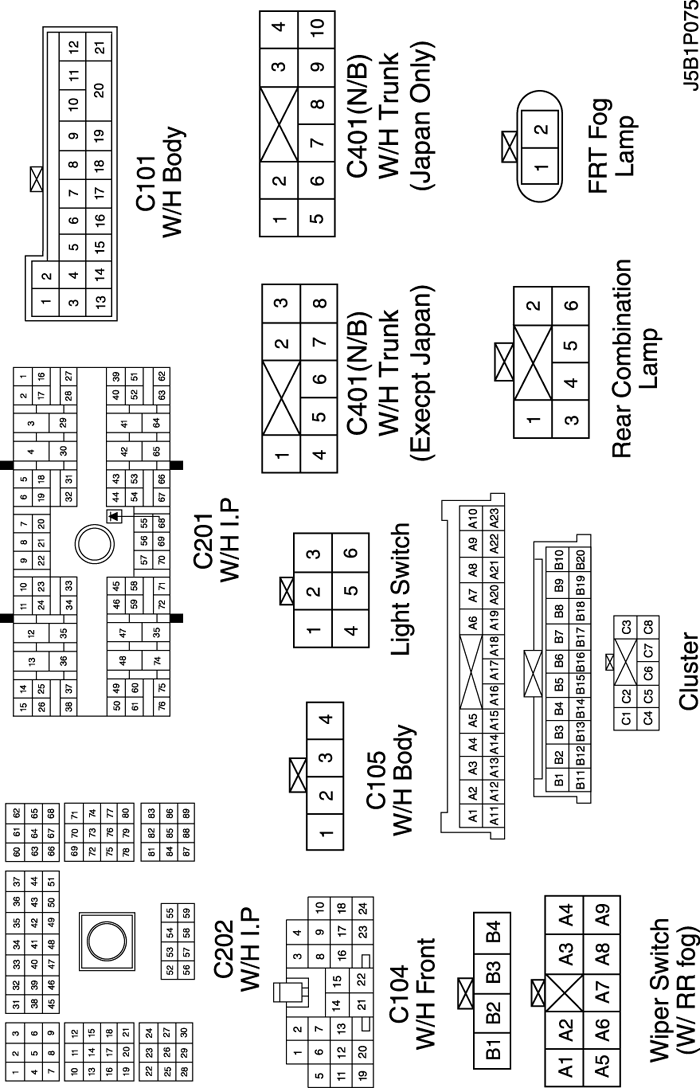

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h trUnK lId

увеличить обозначения

w/h InstrUment panel

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s204

увеличить обозначения

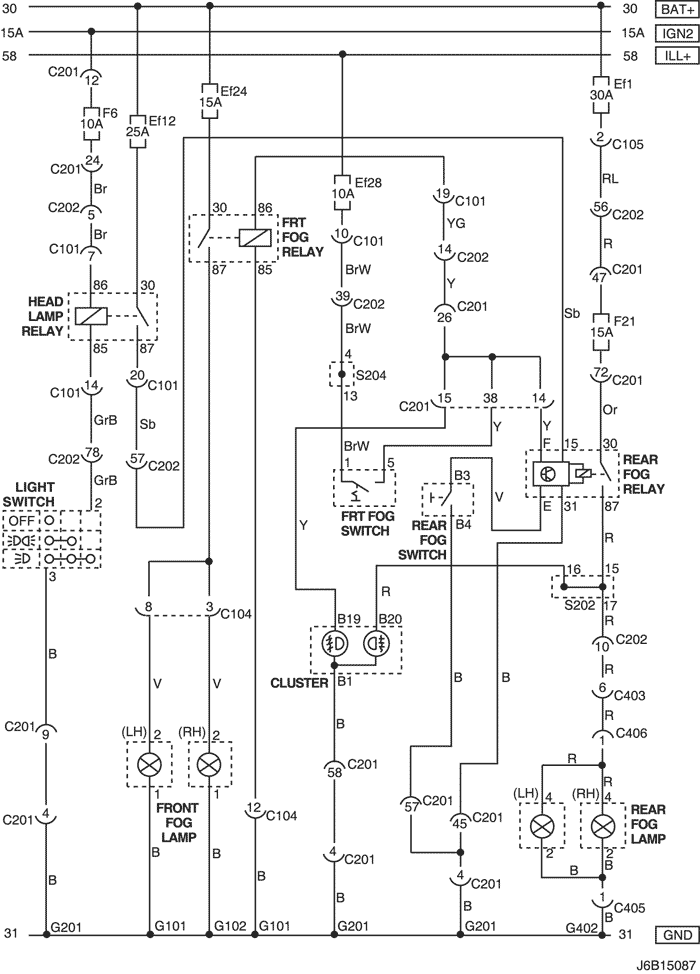

2) hatch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c403 (6 pin, white)	t/gate. eXt. – body	Inside left c pillar
c405 (8(10) pin, white)	t/gate. eXt. – t/gate	beside left rear wiper motor
c406 (6 pin, white)	t/gate. eXt. – t/gate	beside left rear wiper motor
s202 (black)	I.p	behind cluster
s204 (magenta)	I.p	behind audio mounting
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g401	trunk	center trunk lower back panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h InstrUment panel

увеличить обозначения

w/h taIl gate

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s204

увеличить обозначения

3) statIon wagon

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c104 (24 pin, white)	front – engine fuse block	engine fuse block
c105 (4 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
s202 (black)	I.p	behind cluster
s204 (magenta)	I.p	behind audio mounting
g101	front	behind left head lamp
g102	front	behind right head lamp
g201	I.p	left I.p fuse block
g303	body	below right rear combination lamp
g304	body	below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

увеличить обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

w/h InstrUment panel

увеличить обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202

увеличить обозначения

s204

увеличить обозначения
