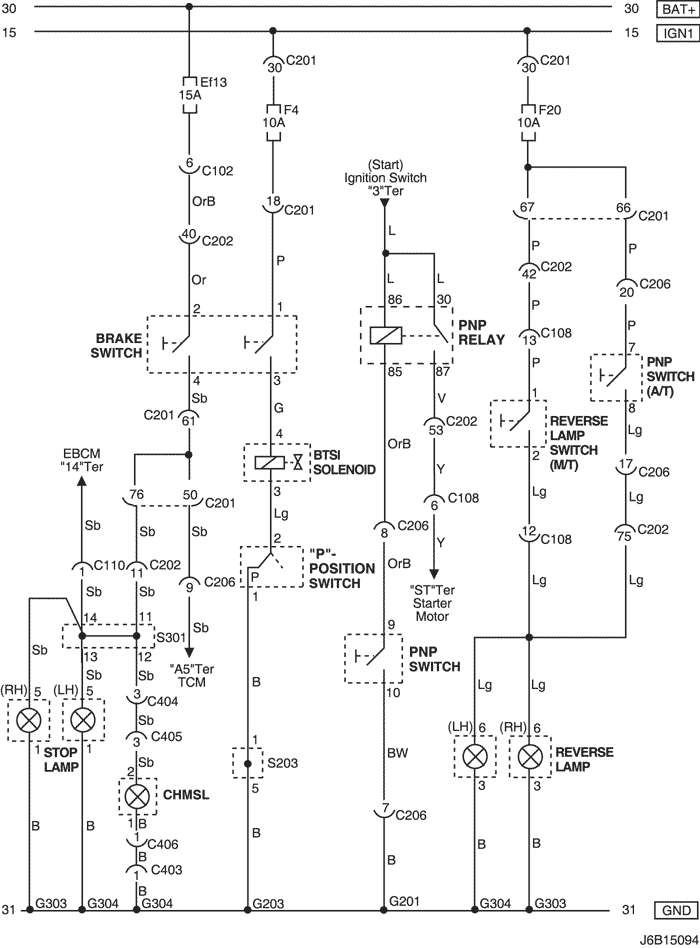

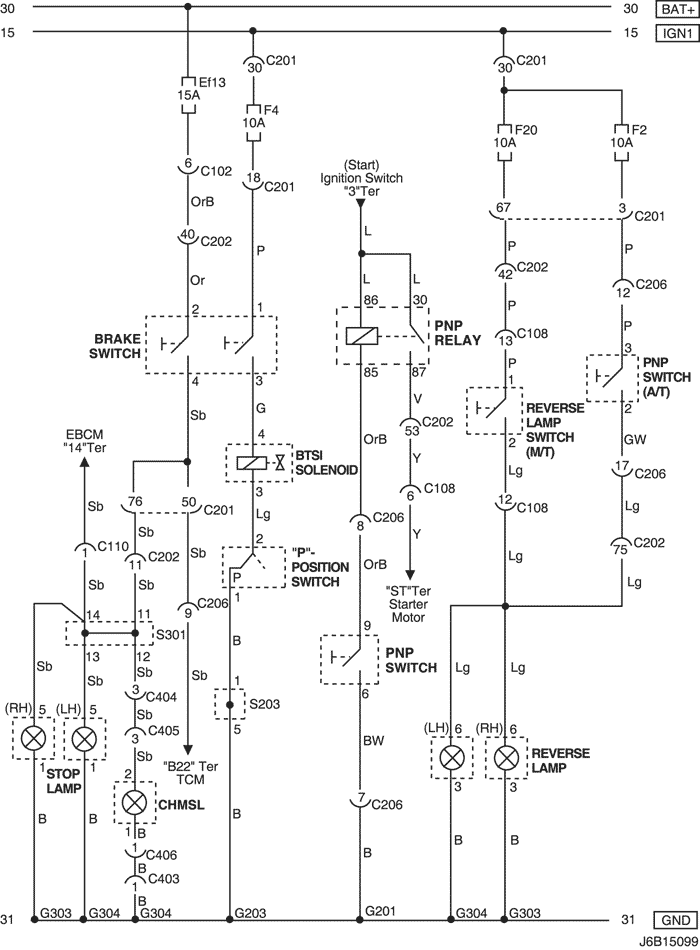

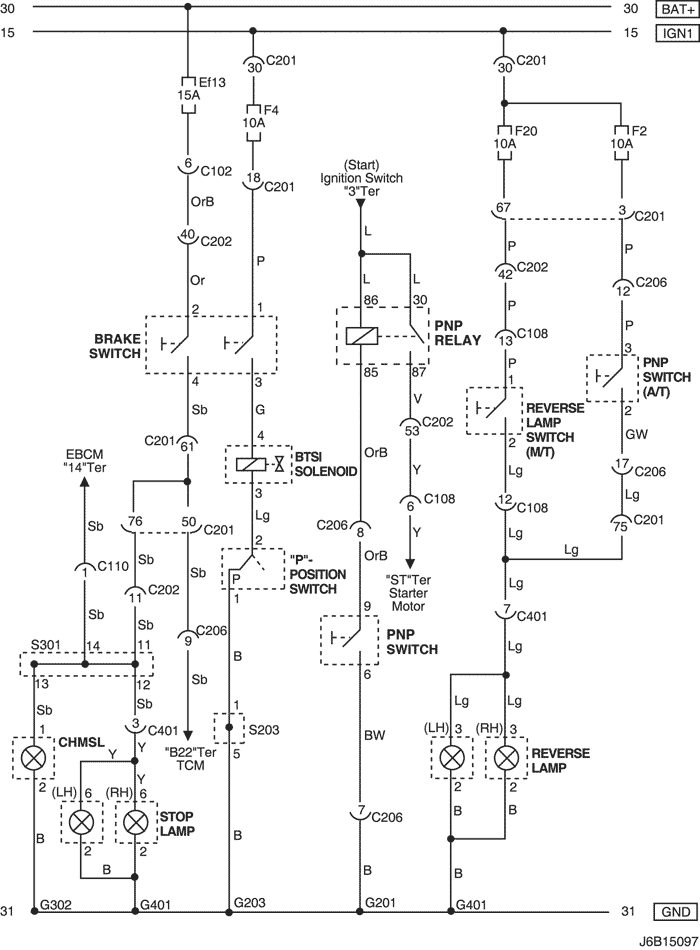

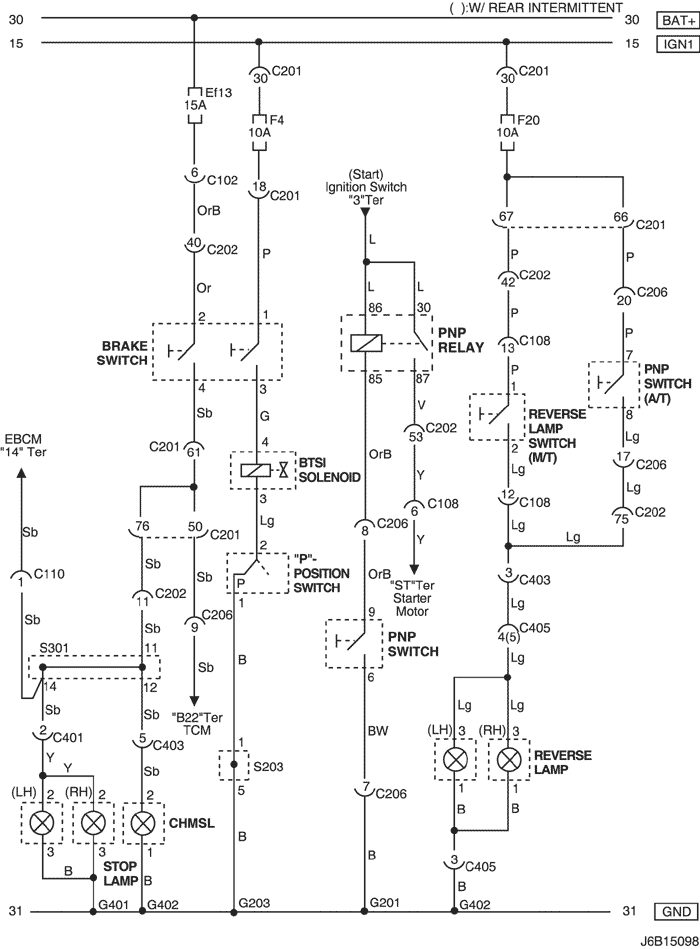

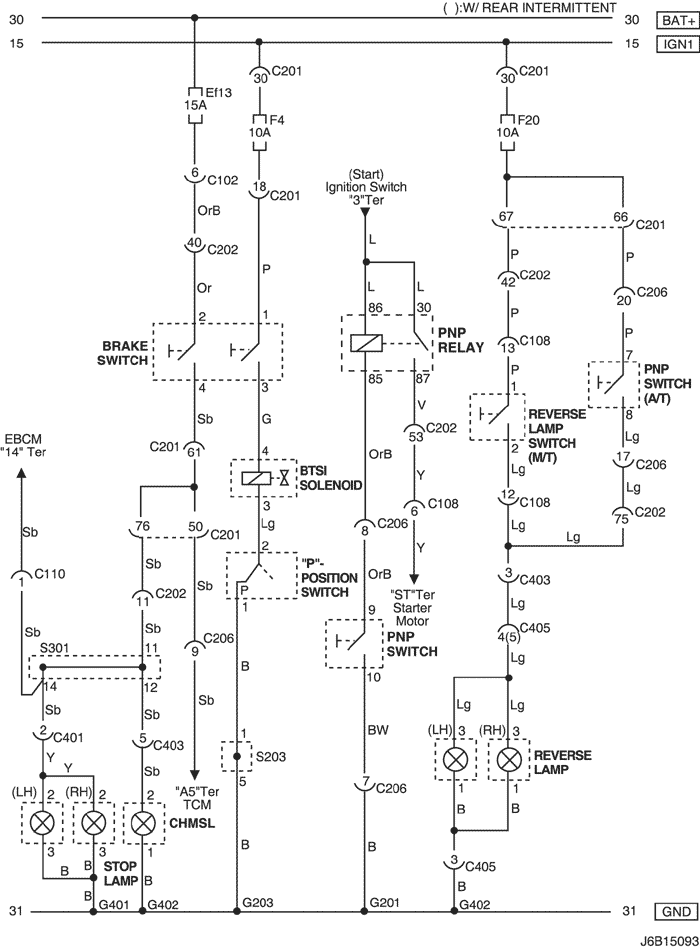

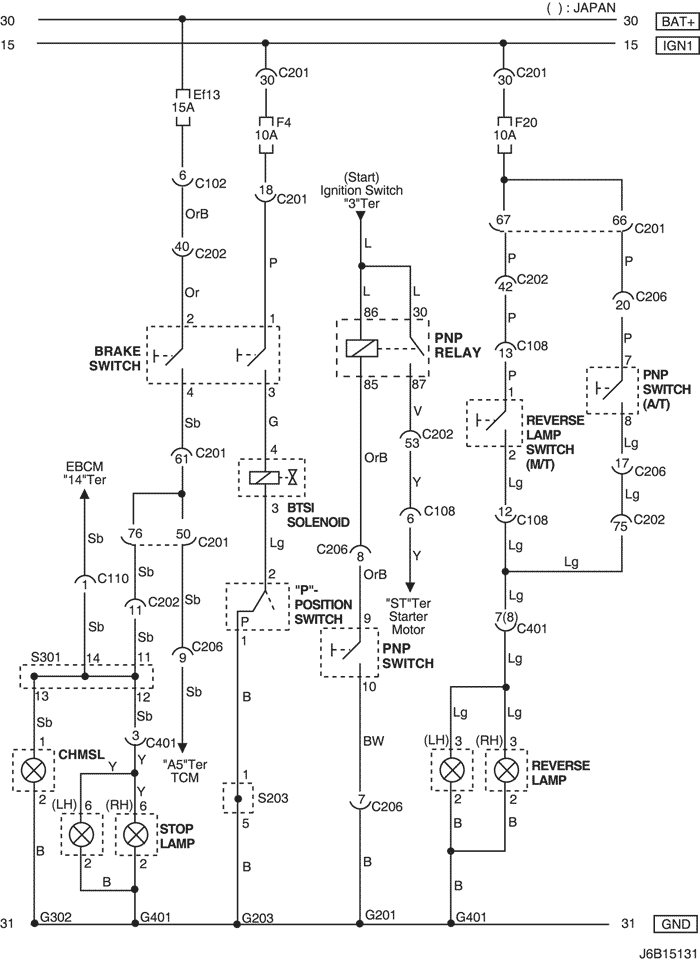

14. stop lamp, center hIgh moUnt stop lamp (chmsl) & reverse lamp cIrcUIt

1) mr-140/hv-240 : notch bacK


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c401 (8(10) pin, white) trunk – body ( ): japan Inside right trunk side cover
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g302 body below left c pillar
g401 trunk center trunk lower back panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

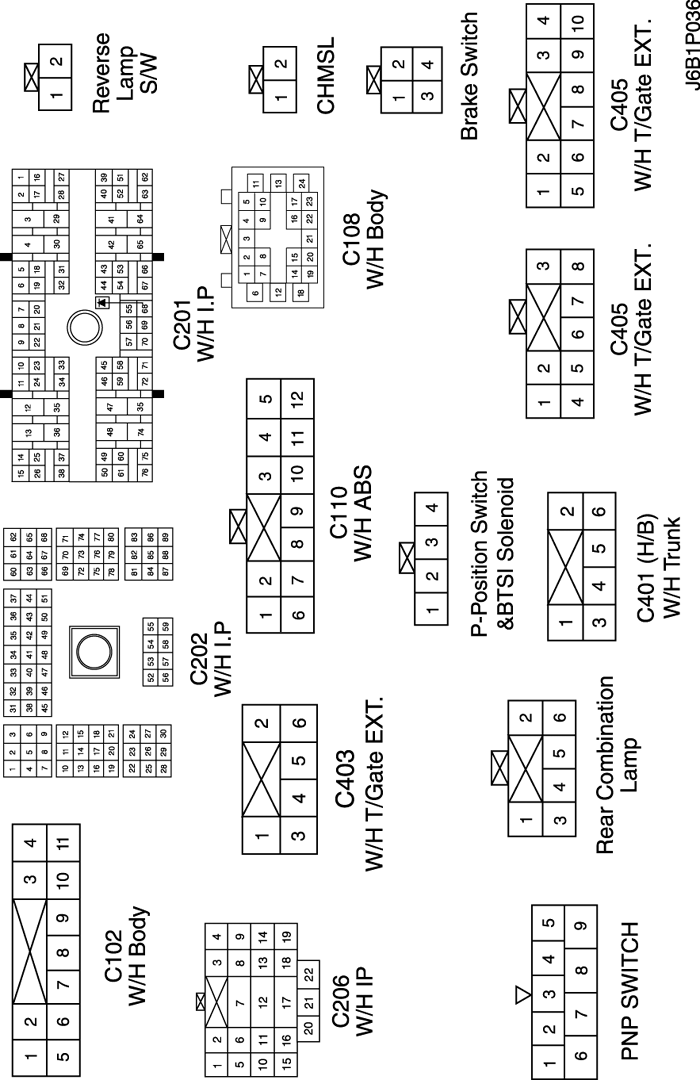

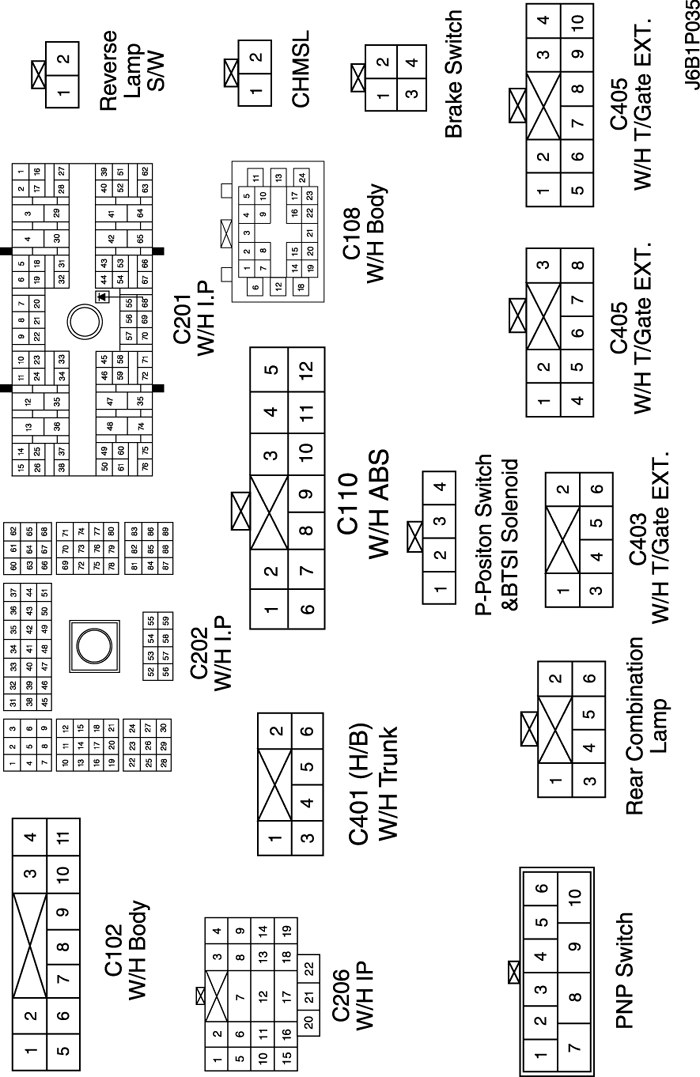

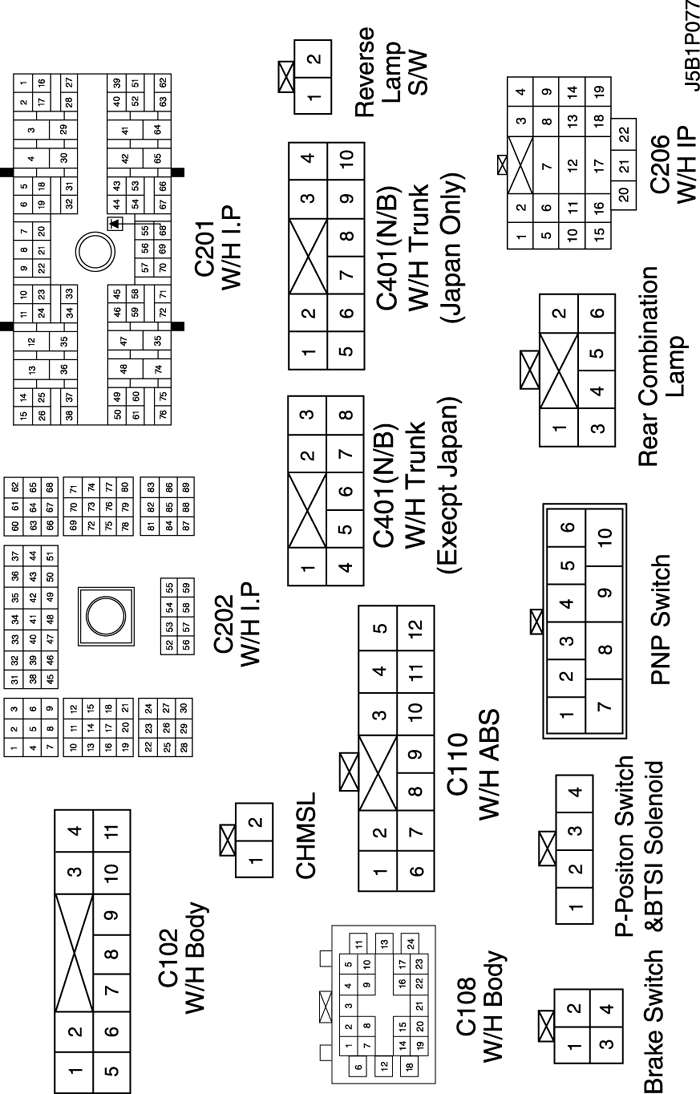

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h bodY


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения

2) mr-140/hv-240 : hatch bacK


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c401 (6 pin, white) trunk - body Inside right trunk side cover
c403 (6 pin, white) t/gate. eXt. – body Inside left c pillar
c405 (8(10) pin, white) t/gate. eXt. – t/gate beside left rear wiper motor
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g401 trunk center trunk lower back panel
g402 t/gate. eXt. Inside driver c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h taIl gate


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения

3) mr-140/hv-240 : statIon wagon


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c403 (4 pin, white) t/gate. eXt. - body Inside left c pillar
c404 (8 pin, white) t/gate. eXt. - body Inside left c pillar
c405 (8 pin, white) t/gate. eXt. - t/gate beside left rear wiper motor
c406 (4 pin, white) t/gate. eXt. - t/gate beside left rear wiper motor
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g303 body below right rear combination lamp
g304 body below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h tcm


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения

4) sIrIUs d4 : notch bacK


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c401 (8 pin, white) trunk – body Inside right trunk side cover
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g302 body below left c pillar
g401 trunk center trunk lower back panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h bodY


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения

5) sIrIUs d4 : hatch bacK


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c401 (6 pin, white) trunk - body Inside right trunk side cover
c402 (6 pin, white) trunk lId - body Inside right trunk side cover
c403 (6 pin, white) t/gate. eXt. – body Inside left c pillar
c405 (8(10) pin, white) t/gate. eXt. – t/gate beside left rear wiper motor
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g302 body below left c pillar
g401 trunk center trunk lower back panel

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h taIl gate


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения

6) sIrIUs d4 : statIon wagon


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c403 (4 pin, white) t/gate. eXt. - body Inside left c pillar
c404 (8 pin, white) t/gate. eXt. - body Inside left c pillar
c405 (8 pin, white) t/gate. eXt. - t/gate beside left rear wiper motor
c406 (4 pin, white) t/gate. eXt. - t/gate beside left rear wiper motor
s203 (red) I.p behind audio mounting
s301 (blue) body left co-driver leg room
g201 I.p left I.p fuse block
g203 I.p behind left audio bracket
g303 body below right rear combination lamp
g304 body below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h tcm


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s203


увеличить         обозначения

s301


увеличить         обозначения
