Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra



Обслуживание     Двигатель     Трансмиссия     Тормоза    Подвеска    Рулевое    Кузов    Электрика    Схемы    HVAC     SRS     Каталог з/ч


2. ecm (engIne control modUle) : mr - 140

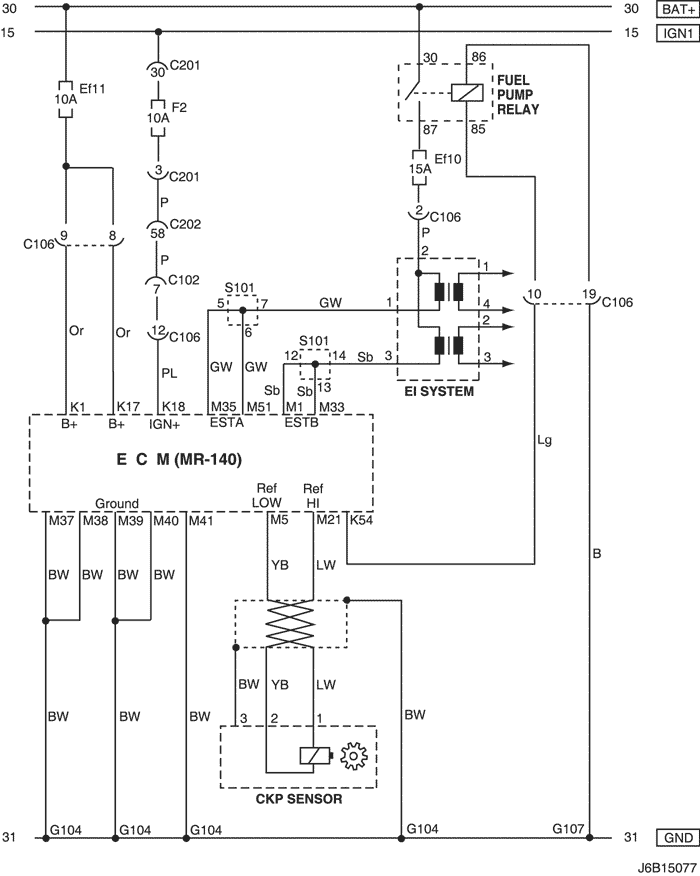

1) batterY power sUpplY, groUnd, eI sYstem & cKp sensor cIrcUIt : eXcept japan


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
s101 (black) engine (mr-140/hv-240) Upper transmission
g104 engine Under start motor
g107 engine (mr-140/hv-240) Under start motor

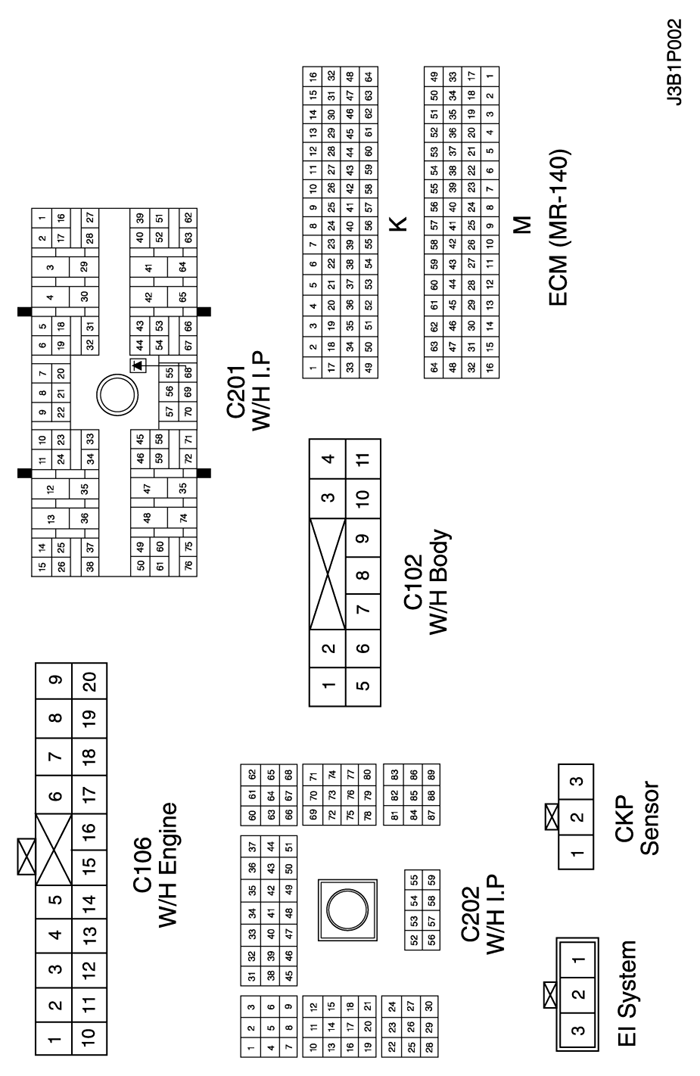

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h front


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s101


увеличить         обозначения

2) batterY power sUpplY, groUnd, eI sYstem & cKp sensor cIrcUIt : japan onlY


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
s101 (black) engine (mr-140/hv-240) Upper transmission
g104 engine Under start motor
g107 engine (mr-140/hv-240) Under start motor

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h front


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s101


увеличить         обозначения

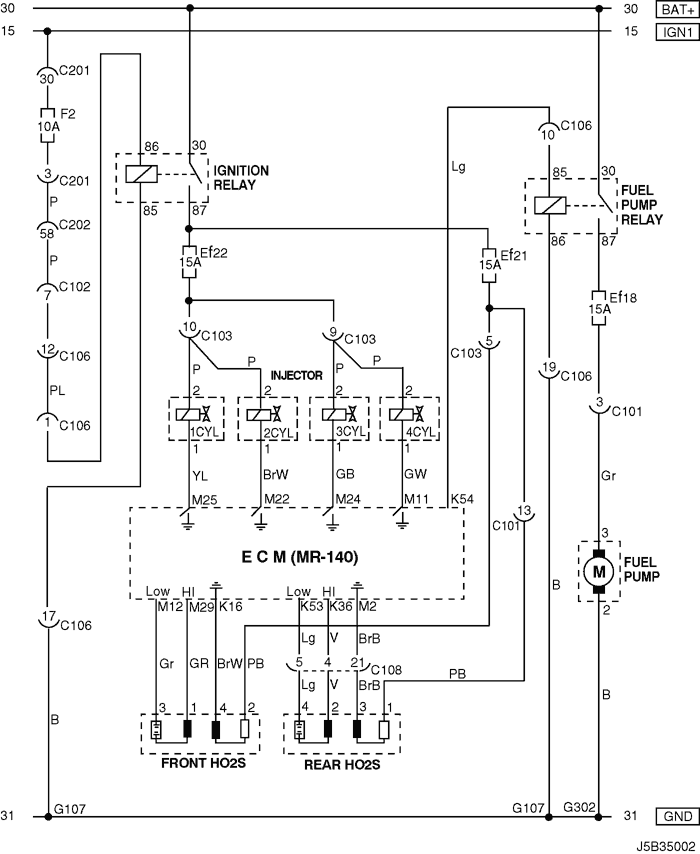

3) fUel pUmp, Injector & heated o2 sensor cIrcUIt : eXcept japan


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c103 (10 pin, white) engine – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c109 (4 pin, white) engine – front Under engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
g107 engine (mr-140/hv-240) Under start motor
g302 body below left c pillar

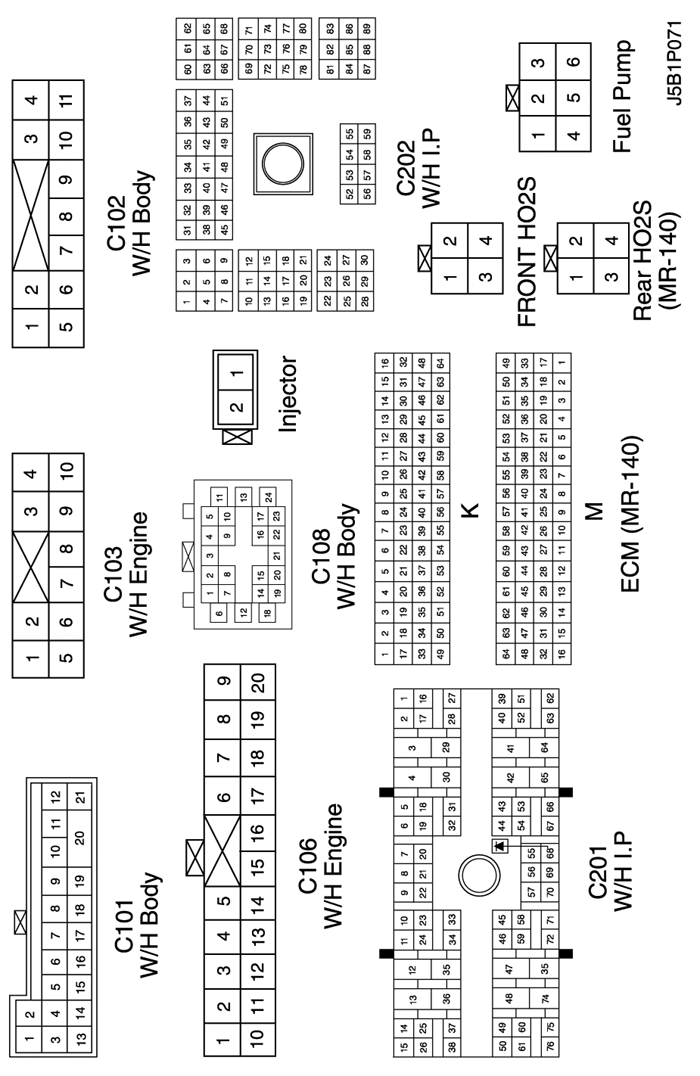

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h InstrUment panel


увеличить         обозначения

4) fUel pUmp, Injector & heated o2 sensor cIrcUIt : japan onlY


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c103 (10 pin, white) engine – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body - engine left engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
g107 engine (mr-140) Under start motor
g302 body below left c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h InstrUment panel


увеличить         обозначения

5) Iac, sensor (map, ect, tp, Iat, KnocK, acp & roUgh road) & legr cIrcUIt : eXcept japan


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c106 (20 pin, white) engine – engine fuse block engine fuse block
s101 (black) engine (mr-140/hv-240) Upper transmission
g107 engine (mr-140/hv-240) Under start motor

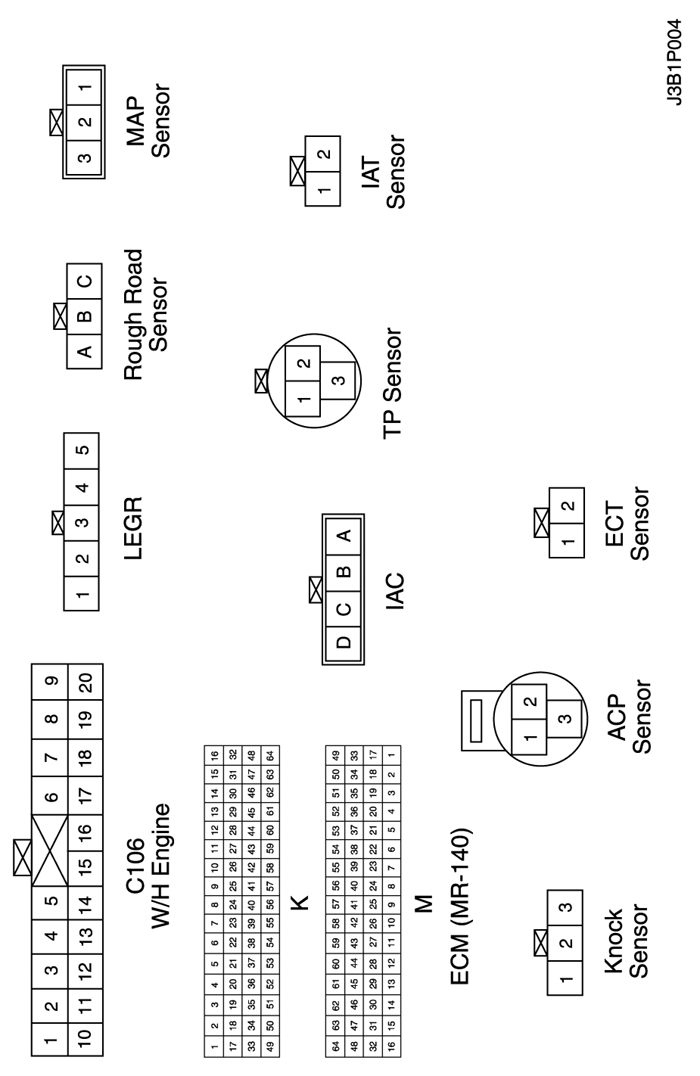

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s101


увеличить         обозначения

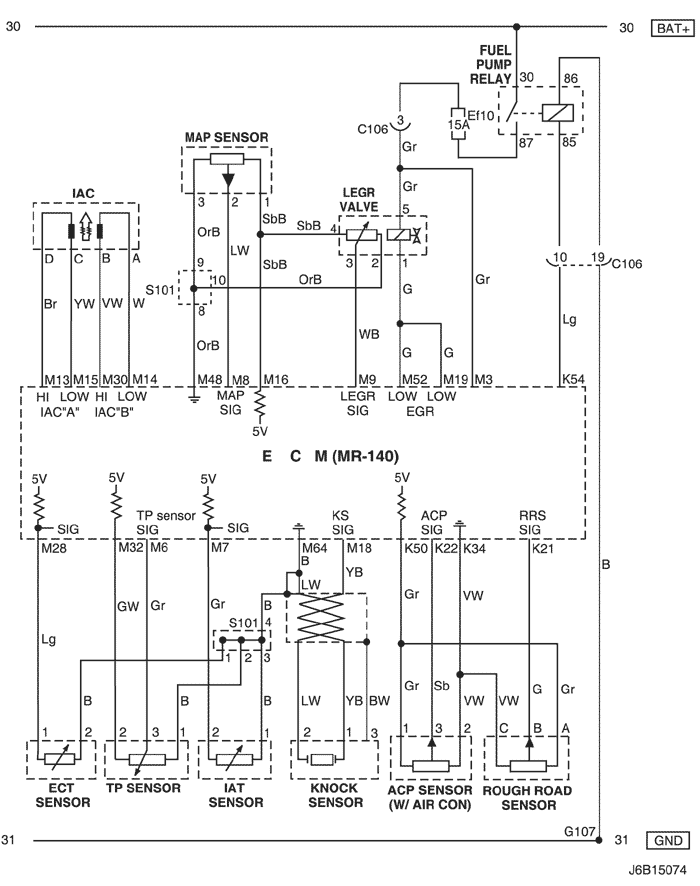

6) Iac, sensor (map, ect, tp, Iat, KnocK, acp & roUgh road) & legr cIrcUIt : japan onlY


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c106 (20 pin, white) engine – engine fuse block engine fuse block
s101 (black) engine (mr-140/hv-240) Upper transmission
g107 engine (mr-140/hv-240) Under start motor

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s101


увеличить         обозначения

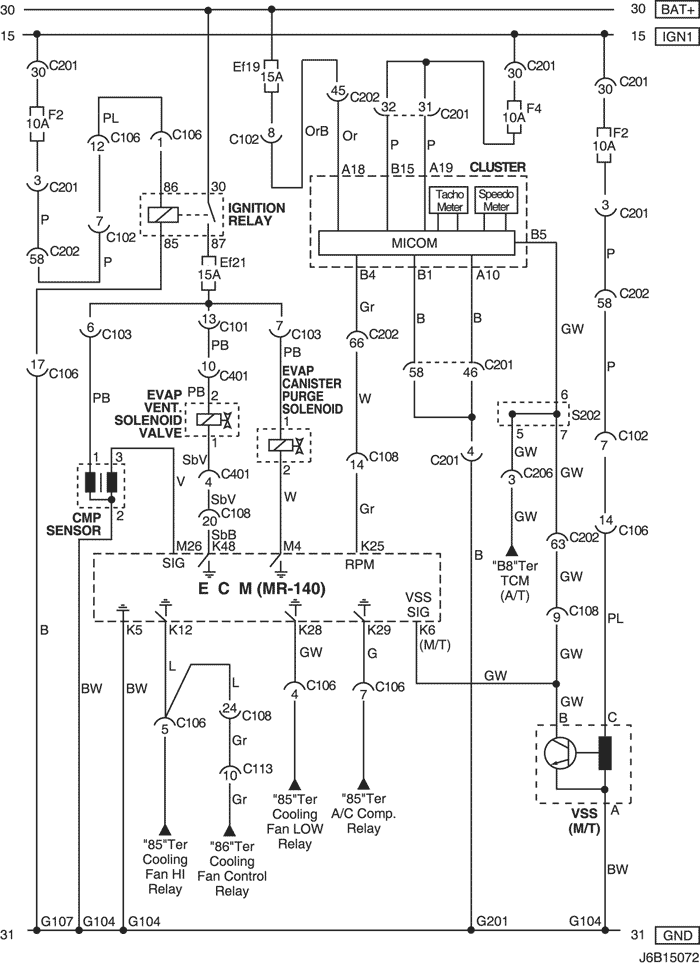

7) evap canIster pUrge solenoId, cmp sensor, clUster & vss cIrcUIt: eXcept japan


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c102 (11 pin, white) body – engine fuse block engine fuse block
c103 (10 pin, white) engine – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c113 (16 pin, black) body – front behind ecm bracket
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
s202 (black) I.p behind cluster
g104 engine Under start motor
g107 engine (mr-140/hv-240) Under start motor
g201 I.p left I.p fuse block

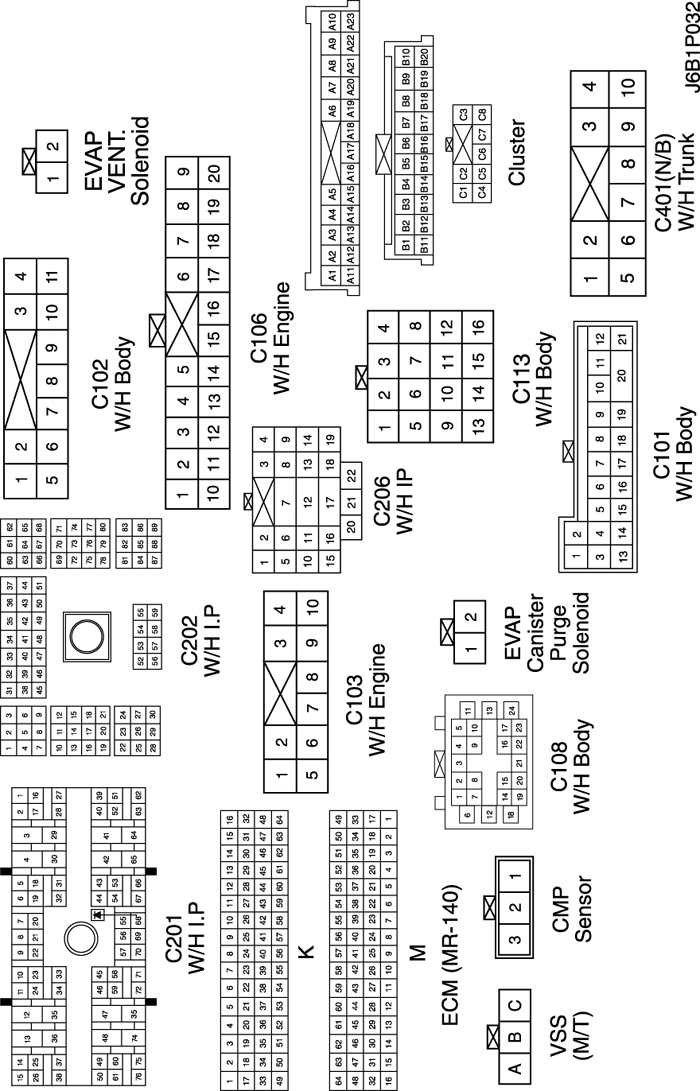

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h front


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

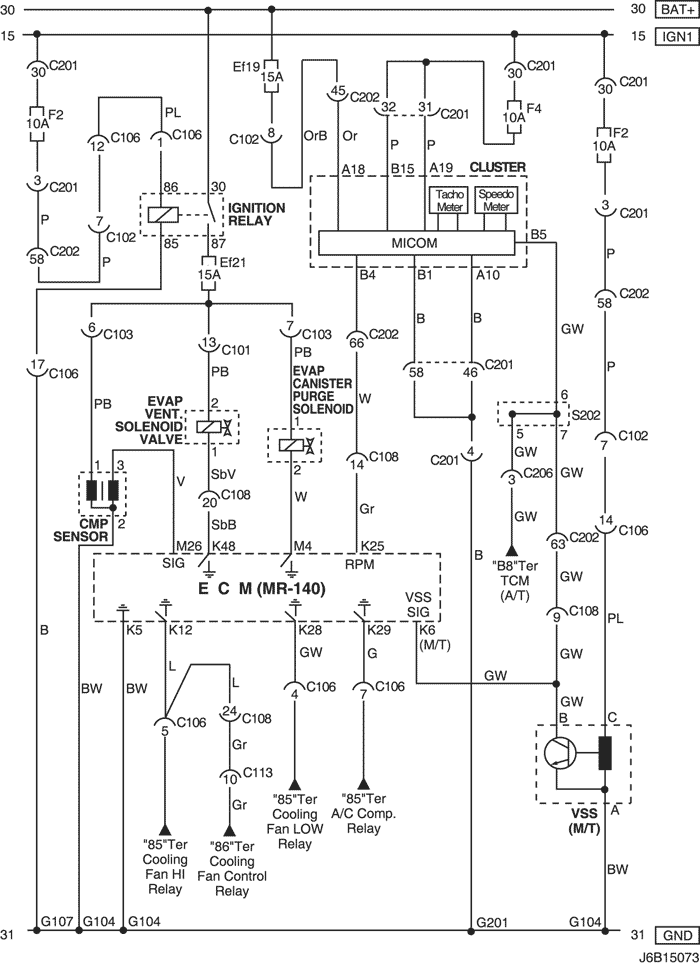

8) evap canIster pUrge solenoId, evap vent. solenoId valve, cmp sensor, clUster & vss cIrcUIt: notch bacK (japan onlY)


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c103 (10 pin, white) engine – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c113 (16 pin, black) body – front behind ecm bracket
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c401 (10 pin, white) trunk - body Inside right trunk side cover
s202 (black) I.p behind cluster
g104 engine Under start motor
g107 engine (mr-140) Under start motor
g201 I.p left I.p fuse block

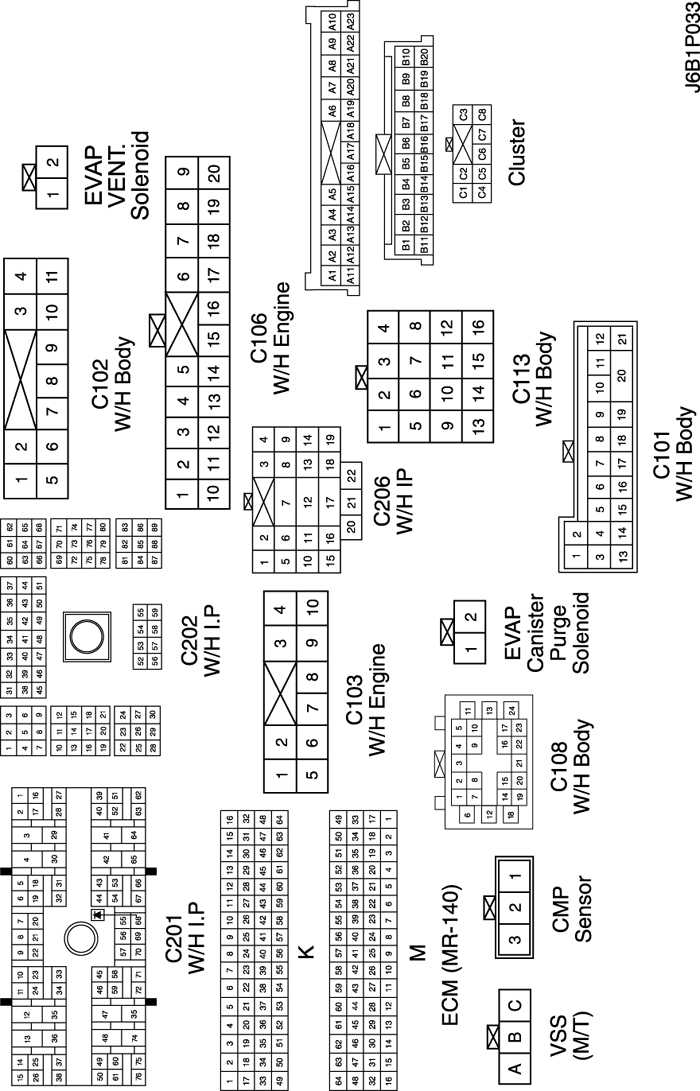

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h front


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

9) evap canIster pUrge solenoId, evap vent. solenoId valve, cmp sensor, clUster & vss cIrcUIt: statIon wagon (japan onlY)


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c103 (10 pin, white) engine – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c113 (16 pin, black) body – front behind ecm bracket
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
s202 (black) I.p behind cluster
g104 engine Under start motor
g107 engine (mr-140) Under start motor
g201 I.p left I.p fuse block

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h front


увеличить         обозначения

г. КОНТАКТНАЯ КОЛОДКА

s202


увеличить         обозначения

10) clUster, fUel pUmp, vgIs & tcm cIrcUIt: eXcept japan


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c208 (15 pin, white) I.p – fatc behind glove box
c209 (20 pin, black) fatc – fatc.aux between heater core and evaporator core
g201 I.p left I.p fuse block

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h tcm


увеличить         обозначения

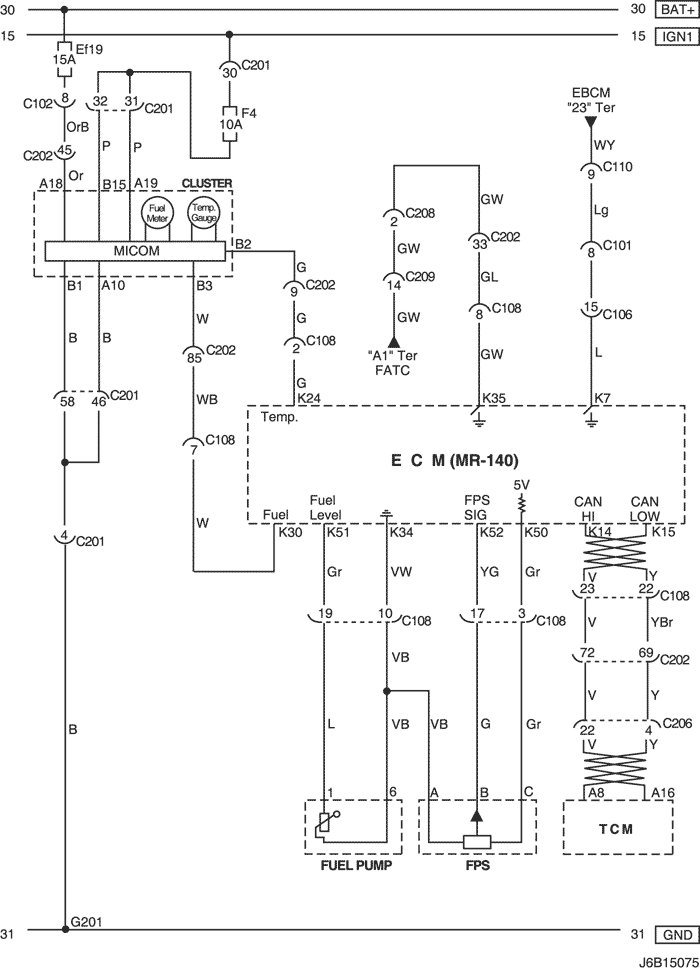

11) clUster, fUel pressUre sensor, fUel pUmp & tcm cIrcUIt: japan onlY


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white) body – engine fuse block engine fuse block
c102 (11 pin, white) body – engine fuse block engine fuse block
c106 (20 pin, white) engine – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c208 (15 pin, white) I.p – fatc behind glove box
c209 (20 pin, black) fatc – fatc.aux between heater core and evaporator core
g201 I.p left I.p fuse block

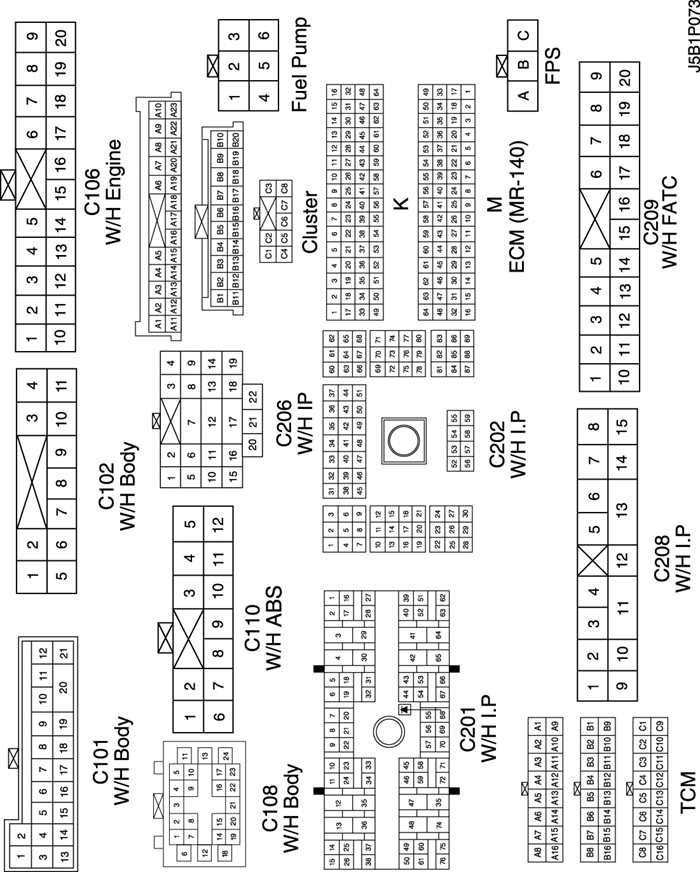

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h tcm


увеличить         обозначения

12) dlc, mIl lamp & ImmobIlIZer control cIrcUIt: w/ ImmobIlIZer


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c105 (4 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c207 (6 pin, white) air bag – I.p Upper left driver leg room
g201 I.p left I.p fuse block

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h InstrUment panel


увеличить         обозначения

13) dlc & mIl lamp cIrcUIt: w/o ImmobIlIZer


увеличить         обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА)		 СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ ПОЛОЖЕНИЕ РАЗЪЁМА
c105 (4 pin, white) body – engine fuse block engine fuse block
c108 (24 pin, black) body – engine left engine fuse block
c110 (12 pin, white) ABS – body below engine fuse block
c201 (76 pin, black) I.p – I.p fuse block I.p fuse block
c202 (89 pin, white) I.p – body left co-driver leg room
c206 (22 pin, white) I.p – tcm Upper driver leg room
c207 (6 pin, white) air bag – I.p Upper left driver leg room
g201 I.p left I.p fuse block

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА


увеличить         обозначения

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

  • w/h engIne


увеличить         обозначения

  • w/h InstrUment panel


увеличить         обозначения

 lhd
Как читать электрическую схему
Расположение разъемов и соединений с массой
Электрическая схема источников электропитания
Назначение и номинал предохранителей в блоке предохранителей
  Электрические схемы
Система пуска двигателя и зарядки
Контроллер электронной системы управления двигателем : mr-140
Контроллер электронной системы управления двигателем : hv - 240
Контроллер электронной системы управления двигателем : sirius d4
Контроллер КПП: mr-140/hv-240
Контроллер кпп: sirius d4
Кондиционер
Система автоматического регулирования температуры
Цепь вентилятора системы охлаждения
Цепь фар и корректора фар
Цепь предупредительного света фар
Цепь подсветки
Цепь передних и задних противотуманных фар
Цепь указателя поворота и аварийной сигнализации
Цепь стоп-сигнала, дополнительного центрального стоп-сигнала и фонаря заднего хода
Цепь выключателя открытия багажника/задней двери, выключателя защелки багажника, плафона освещения багажника и звукового сигнала
Цепь ламп (индивидуального освещения и салона)
Цепь часов, прикуривателя, лампы подсветки пепельницы, лампы вещевого ящика и дополнительной розетки
Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе
Цепь стеклоочистителей
Цепь обогрева переднего/заднего стекла и системы обогрева наружных зеркал заднего вида
Цепь наружного зеркала заднего вида с электроприводом
Цепь складывающегося зеркала
Цепь электрических стеклоподъемников
Цепь системы центральной блокировки дверей
Комбинация приборов
Цепь аудиосистемы
АБС
Цепь подушки безопасности (модуль датчиков и диагностики)
Цепь люка в крыше
Цепь рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости
Цепь системы иммобилизатора
Цепь системы управления противоугонной системой
Цепь экономайзера
 rhd
Как читать электрическую схему
Расположение разъемов и соединений с массой
Электрическая схема источников электропитания
Назначение и номинал предохранителей в блоке предохранителей
  Электрические схемы
Система пуска двигателя и зарядки
Контроллер электронной системы управления двигателем : mr-140
Контроллер электронной системы управления двигателем : hv - 240
Контроллер электронной системы управления двигателем : sirius d4
Контроллер КПП: mr-140/hv-240
Контроллер кпп: sirius d4
Кондиционер
Система автоматического регулирования температуры
Цепь вентилятора системы охлаждения
Цепь фар и корректора фар
Цепь подсветки
Цепь передних и задних противотуманных фар
Цепь указателя поворота и аварийной сигнализации
Цепь стоп-сигнала, дополнительного центрального стоп-сигнала и фонаря заднего хода
Цепь выключателя открытия багажника/задней двери, выключателя защелки багажника, плафона освещения багажника и звукового сигнала
Цепь ламп индивидуального освещения и салона
Цепь часов, прикуривателя, лампы подсветки пепельницы, лампы вещевого ящика и дополнительной розетки
Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе
Цепь стеклоочистителей
Цепь обогрева переднего/заднего стекла и системы обогрева наружных зеркал заднего вида
Цепь наружного зеркала заднего вида с электроприводом
Цепь складывающегося зеркала
Цепь электрических стеклоподъемников
Цепь системы центральной блокировки дверей
Комбинация приборов
Цепь аудиосистемы
АБС
Цепь подушки безопасности (модуль датчиков и диагностики)
Цепь люка в крыше
Цепь рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости
Цепь системы иммобилизатора
Цепь системы управления противоугонной системой
Цепь экономайзера
    руководство
