27. ABS (antIlocK braKe sYstem)
1) power sUpplY, wheel speed sensor & braKe swItch cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c107 (2 pin, white) |
ABS – engine fuse block |
engine fuse block |
| c110 (12 pin, white) |
ABS – body |
below engine fuse block |
| c111 (2 pin, black) |
ABS – front |
below engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |

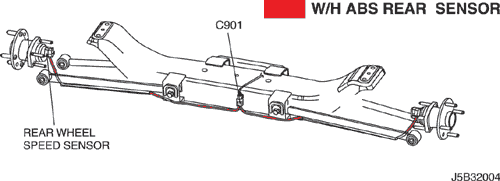

| c901 (4 pin, black) |
rr. ABS – body |
center rear cross member |
| s301 (blue) |
body |
left co-driver leg room |
| g106 |
ABS |
below ebcm |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА

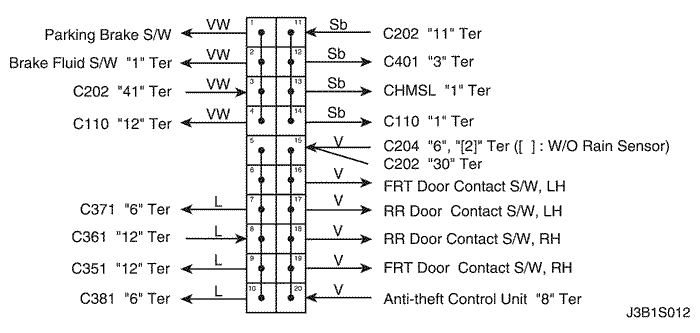

s301 (notch bacK)

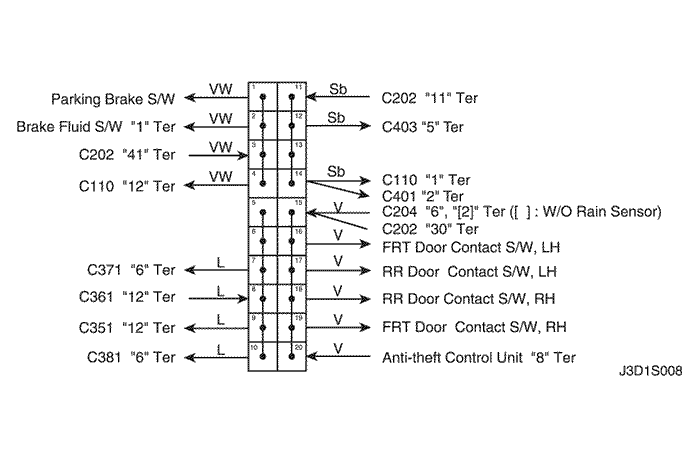

s301 (hatch bacK)

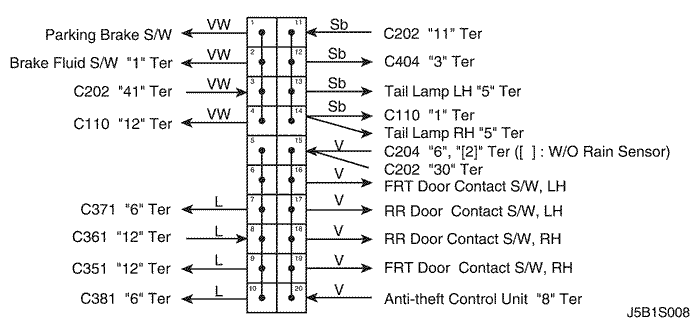

s301 (statIon wagon)
2) oIl feedIng connector, warnIng (ABS, tcs & braKe) lamp & dlc cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c107 (2 pin, white) |
ABS – engine fuse block |
engine fuse block |
| c110 (12 pin, white) |
ABS – body |
below engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s301 (blue) |
body |
left co-driver leg room |
| g106 |
ABS |
below ebcm |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)
|
