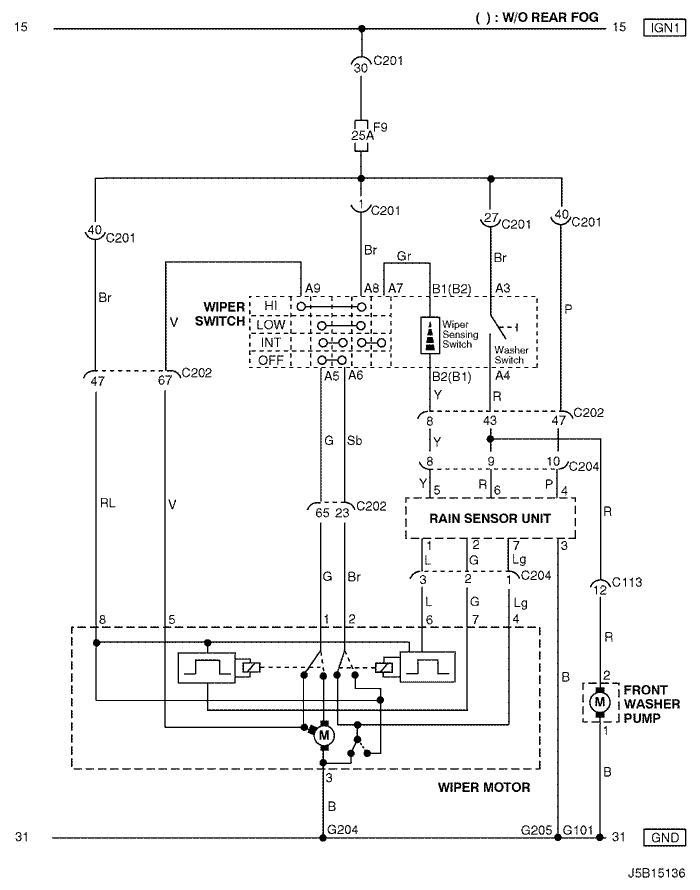

19. wIper cIrcUIt
1) w/o raIn sensor & w/o fatc : notch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c113 (16 pin, black) | body – front | behind ecm bracket |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| g101 | front | behind left head lamp |
| g204 | body | below left co-driver leg room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
- w/h bodY
2) w/o raIn sensor & w/o fatc : hatch bacK (w/o rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
- w/h bodY
3) w/o raIn sensor & w/o fatc : hatch bacK (w/ rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (10 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
- w/h bodY
4) w/o raIn sensor & w/o fatc : statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c403 (4 pin, white) | t/gate. eXt. - body | Inside left c pillar |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| c406 (4 pin, white) | t/gate. eXt. - t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g304 | body | below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
- w/h bodY
5) w/ raIn sensor & w/o fatc : notch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c113 (16 pin, black) | body – front | behind ecm bracket |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| g101 | front | behind left head lamp |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
- w/h bodY
6) w/ raIn sensor & w/o fatc : hatch bacK (w/o rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
- w/h bodY
7) w/ raIn sensor & w/o fatc : hatch bacK (w/ rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (10 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
- w/h bodY
8) w/ raIn sensor & w/o fatc : statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c403 (4 pin, white) | t/gate. eXt. - body | Inside left c pillar |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| c406 (4 pin, white) | t/gate. eXt. - t/gate | beside left rear wiper motor |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g304 | body | below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
- w/h bodY

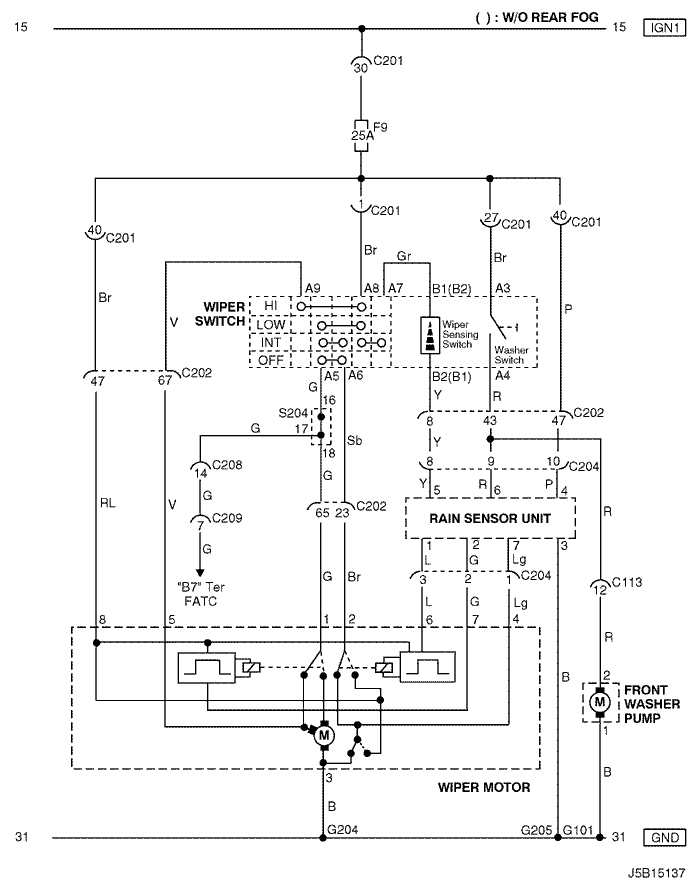

9) w/o raIn sensor & fatc : notch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c113 (16 pin, black) | body – front | behind ecm bracket |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| s204 (magenta) | I.p | behind audio mounting |
| g101 | front | behind left head lamp |
| g204 | body | below left co-driver leg room |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
10) w/o raIn sensor & fatc : hatch bacK (w/o rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
11) w/o raIn sensor & fatc : hatch bacK (w/ rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (10 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
12) w/o raIn sensor & fatc : statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c403 (4 pin, white) | t/gate. eXt. - body | Inside left c pillar |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| c406 (4 pin, white) | t/gate. eXt. - t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g304 | body | below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
13) w/ raIn sensor & fatc : notch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c113 (16 pin, black) | body – front | behind ecm bracket |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| s204 (magenta) | I.p | behind audio mounting |
| g101 | front | behind left head lamp |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
14) w/ raIn sensor & fatc : hatch bacK (w/o rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
15) w/ raIn sensor & fatc : hatch bacK (w/ rear IntermIttent)
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (10 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g402 | t/gate. eXt. | Inside driver c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h taIl gate
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
16) w/ raIn sensor & fatc : statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
| № РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ | ПОЛОЖЕНИЕ РАЗЪЁМА |
| c201 (76 pin, black) | I.p – I.p fuse block | I.p fuse block |
| c202 (89 pin, white) | I.p – body | left co-driver leg room |
| c204 (14 pin, white) | roof – body (w/ rain sensor) | left co-driver leg room |
| c204 (8 pin, white) | roof – body (w/o rain sensor) | left co-driver leg room |
| c208 (15 pin, white) | I.p – fatc | behind glove box |
| c209 (20 pin, black) | fatc – fatc.aux | between heater core and evaporator core |
| c403 (4 pin, white) | t/gate. eXt. - body | Inside left c pillar |
| c404 (8 pin, white) | t/gate. eXt. – body | Inside left c pillar |
| c405 (8 pin, white) | t/gate. eXt. – t/gate | beside left rear wiper motor |
| c406 (4 pin, white) | t/gate. eXt. - t/gate | beside left rear wiper motor |
| s204 (magenta) | I.p | behind audio mounting |
| g204 | body | below left co-driver leg room |
| g205 | roof | Inside co-driver a pillar |
| g304 | body | below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
- w/h InstrUment panel
г. КОНТАКТНАЯ КОЛОДКА
s204
Как читать электрическую схему
Расположение разъемов и соединений с массой
Электрическая схема источников электропитания
Назначение и номинал предохранителей в блоке предохранителей
Электрические схемы
Система пуска двигателя и зарядки
Контроллер электронной системы управления двигателем : mr-140
Контроллер электронной системы управления двигателем : hv - 240
Контроллер электронной системы управления двигателем : sirius d4
Контроллер КПП: mr-140/hv-240
Контроллер кпп: sirius d4
Кондиционер
Система автоматического регулирования температуры
Цепь вентилятора системы охлаждения
Цепь фар и корректора фар
Цепь предупредительного света фар
Цепь подсветки
Цепь передних и задних противотуманных фар
Цепь указателя поворота и аварийной сигнализации
Цепь стоп-сигнала, дополнительного центрального стоп-сигнала и фонаря заднего хода
Цепь выключателя открытия багажника/задней двери, выключателя защелки багажника, плафона освещения багажника и звукового сигнала
Цепь ламп (индивидуального освещения и салона)
Цепь часов, прикуривателя, лампы подсветки пепельницы, лампы вещевого ящика и дополнительной розетки
Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе
Цепь стеклоочистителей
Цепь обогрева переднего/заднего стекла и системы обогрева наружных зеркал заднего вида
Цепь наружного зеркала заднего вида с электроприводом
Цепь складывающегося зеркала
Цепь электрических стеклоподъемников
Цепь системы центральной блокировки дверей
Комбинация приборов
Цепь аудиосистемы
АБС
Цепь подушки безопасности (модуль датчиков и диагностики)
Цепь люка в крыше
Цепь рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости
Цепь системы иммобилизатора
Цепь системы управления противоугонной системой
Цепь экономайзера
rhd
Как читать электрическую схему
Расположение разъемов и соединений с массой
Электрическая схема источников электропитания
Назначение и номинал предохранителей в блоке предохранителей
Электрические схемы
Система пуска двигателя и зарядки
Контроллер электронной системы управления двигателем : mr-140
Контроллер электронной системы управления двигателем : hv - 240
Контроллер электронной системы управления двигателем : sirius d4
Контроллер КПП: mr-140/hv-240
Контроллер кпп: sirius d4
Кондиционер
Система автоматического регулирования температуры
Цепь вентилятора системы охлаждения
Цепь фар и корректора фар
Цепь подсветки
Цепь передних и задних противотуманных фар
Цепь указателя поворота и аварийной сигнализации
Цепь стоп-сигнала, дополнительного центрального стоп-сигнала и фонаря заднего хода
Цепь выключателя открытия багажника/задней двери, выключателя защелки багажника, плафона освещения багажника и звукового сигнала
Цепь ламп индивидуального освещения и салона
Цепь часов, прикуривателя, лампы подсветки пепельницы, лампы вещевого ящика и дополнительной розетки
Цепь выключателя звуковой сигнализации, напоминания о ремне безопасности и ключе
Цепь стеклоочистителей
Цепь обогрева переднего/заднего стекла и системы обогрева наружных зеркал заднего вида
Цепь наружного зеркала заднего вида с электроприводом
Цепь складывающегося зеркала
Цепь электрических стеклоподъемников
Цепь системы центральной блокировки дверей
Комбинация приборов
Цепь аудиосистемы
АБС
Цепь подушки безопасности (модуль датчиков и диагностики)
Цепь люка в крыше
Цепь рулевого механизма с гидроусилителем, обеспечивающим переменное усиление в зависимости от скорости
Цепь системы иммобилизатора
Цепь системы управления противоугонной системой
Цепь экономайзера
|
 |
   |
Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra
 |
 |
lach
| руководство |
