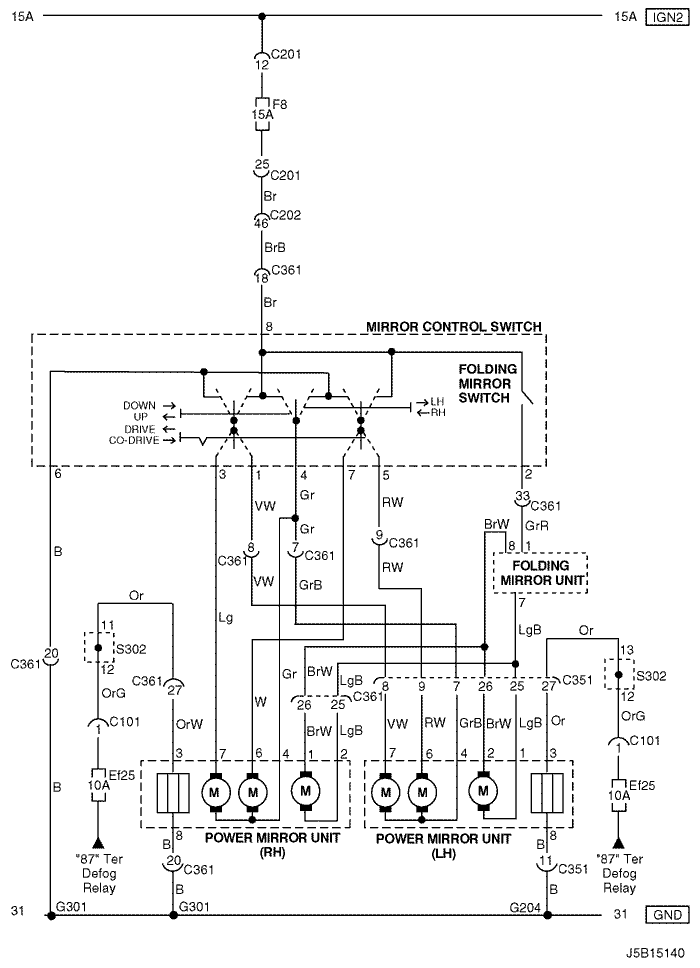

21. electrIc osrv (oUtsIde rear vIew) mIrror cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c351 (33 pin, gray) |
body – front light door |
Under co-driver a pillar |
| c361 (33 pin, gray) |
body – front right door |
Under driver a pillar |
| s302 (brown) |
body |
left co-driver leg room |
| g204 |
body |
below left co-driver leg room |
| g301 |
body |
below driver cross member floor panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s302 (notch bacK)
s302 (hatch bacK)
s302 (statIon wagon)
|
