23. power wIndow cIrcUIt

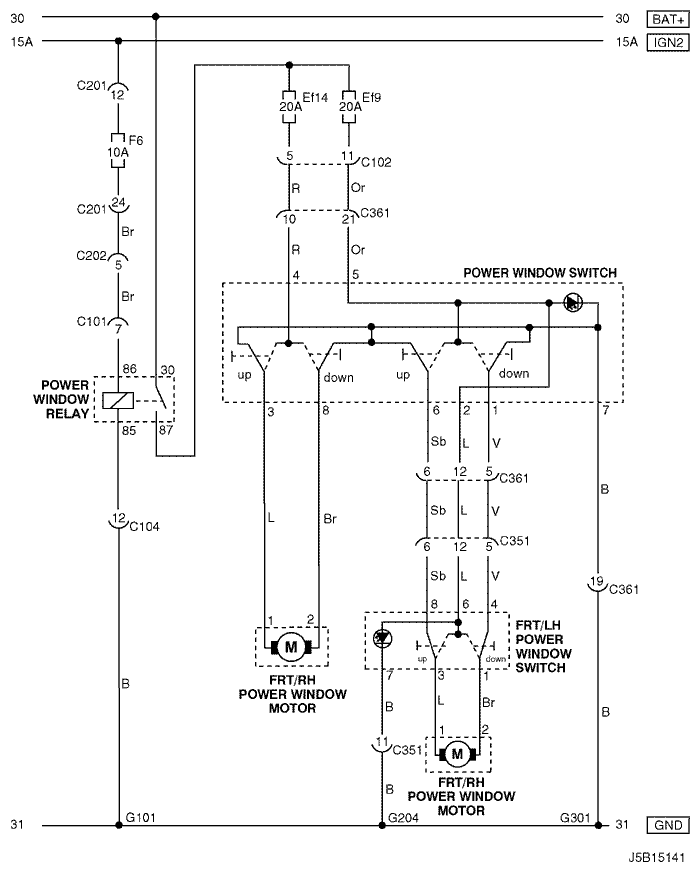

1) onlY front power wIndow cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c107 (2 pin, white) |
ABS – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c351 (33 pin, gray) |
body – front light door |
Under co-driver a pillar |
| c361 (33 pin, gray) |
body – front right door |
Under driver a pillar |
| g101 |
front |
behind left head lamp |
| g204 |
body |
below left co-driver leg room |
| g301 |
body |
below driver cross member floor panel |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

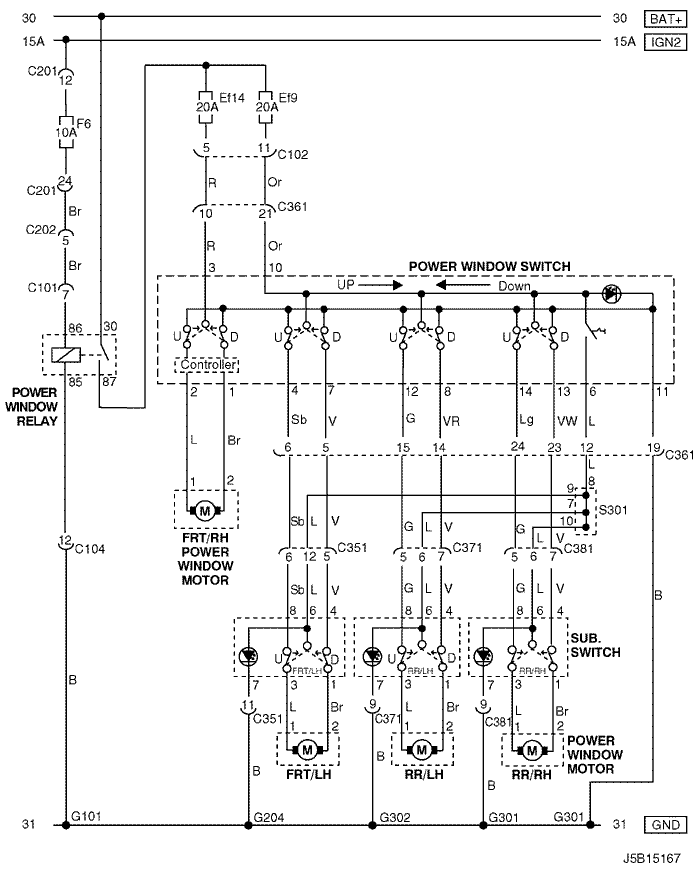

2) front & rear power wIndow cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c351 (33 pin, gray) |
body – front light door |
Under co-driver a pillar |
| c361 (33 pin, gray) |
body – front right door |
Under driver a pillar |
| c371 (12 pin, white) |
body – rear light door |
Under left b pillar |
| c381 (12 pin, white) |
body – rear right door |
Under right b pillar |
| s301 (blue) |
body |
left co-driver leg room |
| g101 |
front |
behind left head lamp |
| g204 |
body |
below left co-driver leg room |
| g301 |
body |
below driver cross member floor panel |
| g302 |
body |
below left c pillar |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s301 (notch bacK)
s301 (hatch bacK)
s301 (statIon wagon)
|
