17. clocK, cIgar lIghter, ashtraY IllUm. lamp, glove boX lamp & eXtra power jacK cIrcUIt

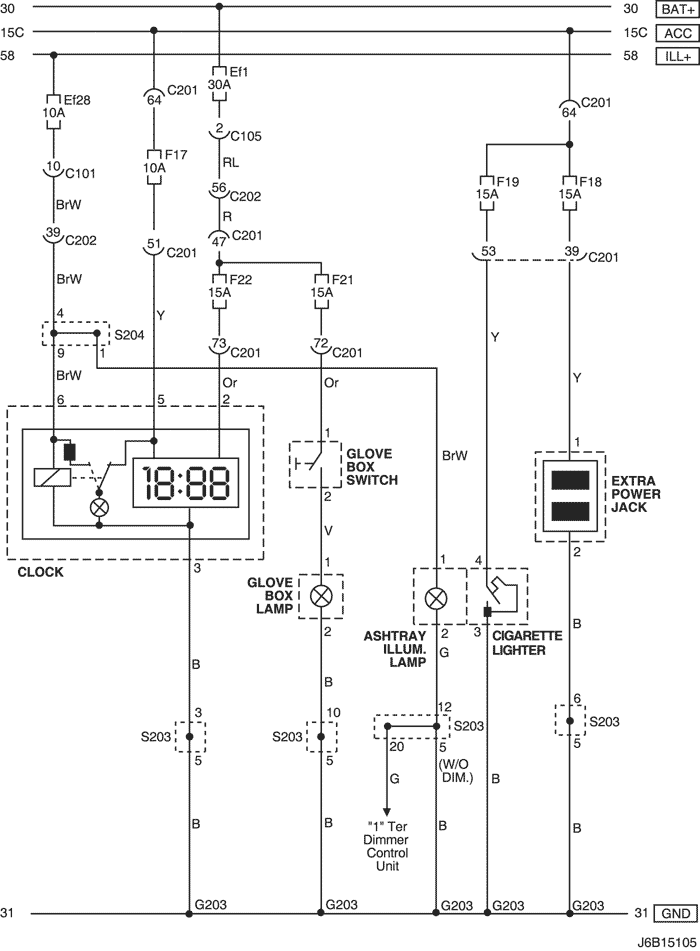

1) m/t: notch bacK, hatch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204

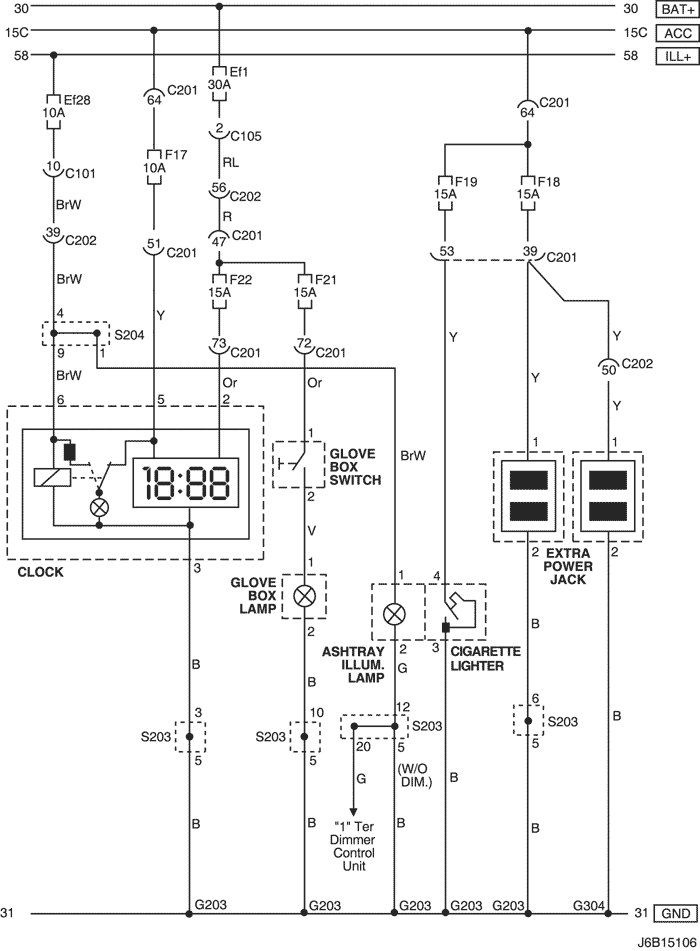

2) m/t: statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g203 |
I.p |
behind left audio bracket |
| g304 |
body |
below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204

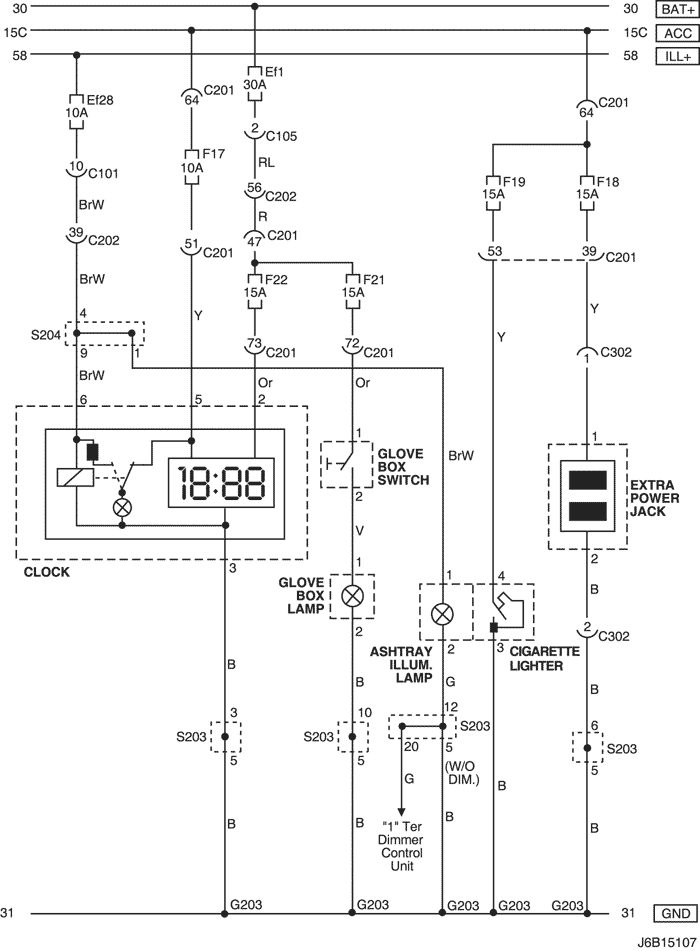

3) a/t: notch bacK, hatch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c302 (6 pin, white) |
I.p – console |
below console box |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204

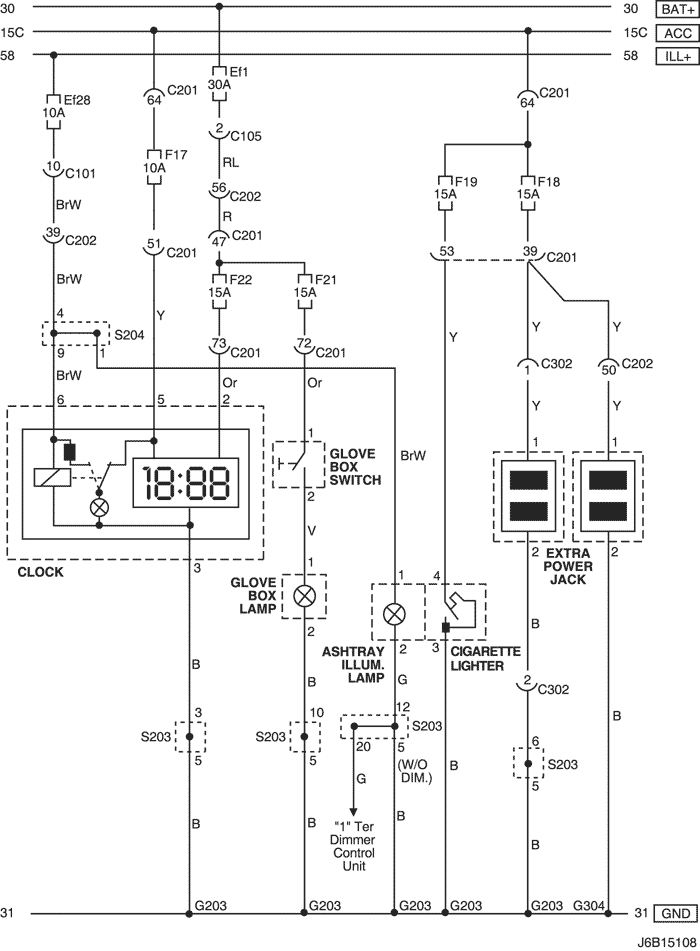

4) a/t: statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c302 (6 pin, white) |
I.p – console |
below console box |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g203 |
I.p |
behind left audio bracket |
| g304 |
body |
below left rear combination lamp |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204
|
