7. aIr condItIoner

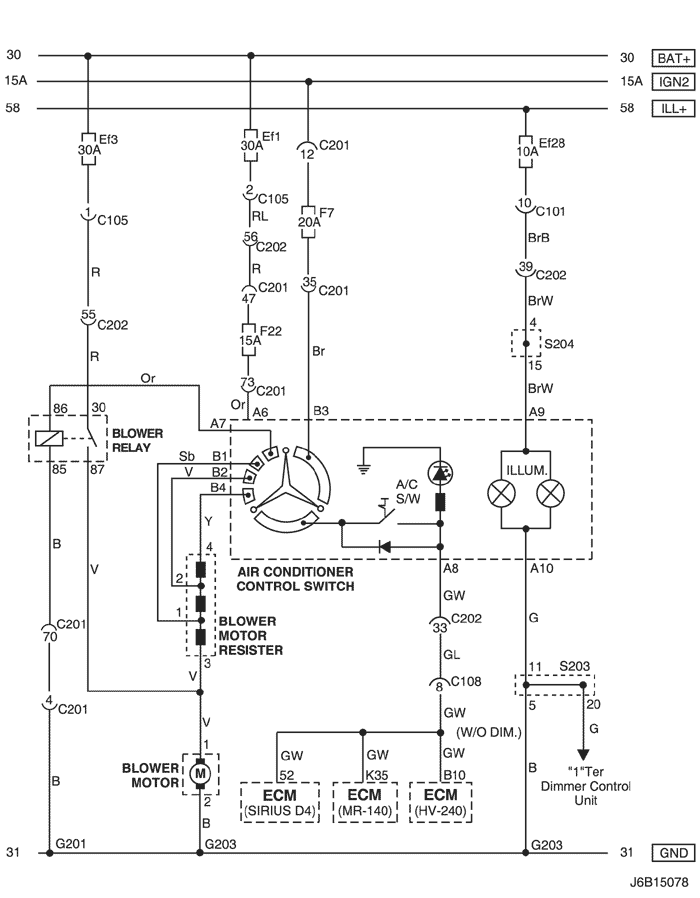

1) aIr condItIoner control swItch, blower motor resIster & blower motor cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c108 (24 pin, black) |
body – engine |
left engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g201 |
I.p |
left I.p fuse block |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204

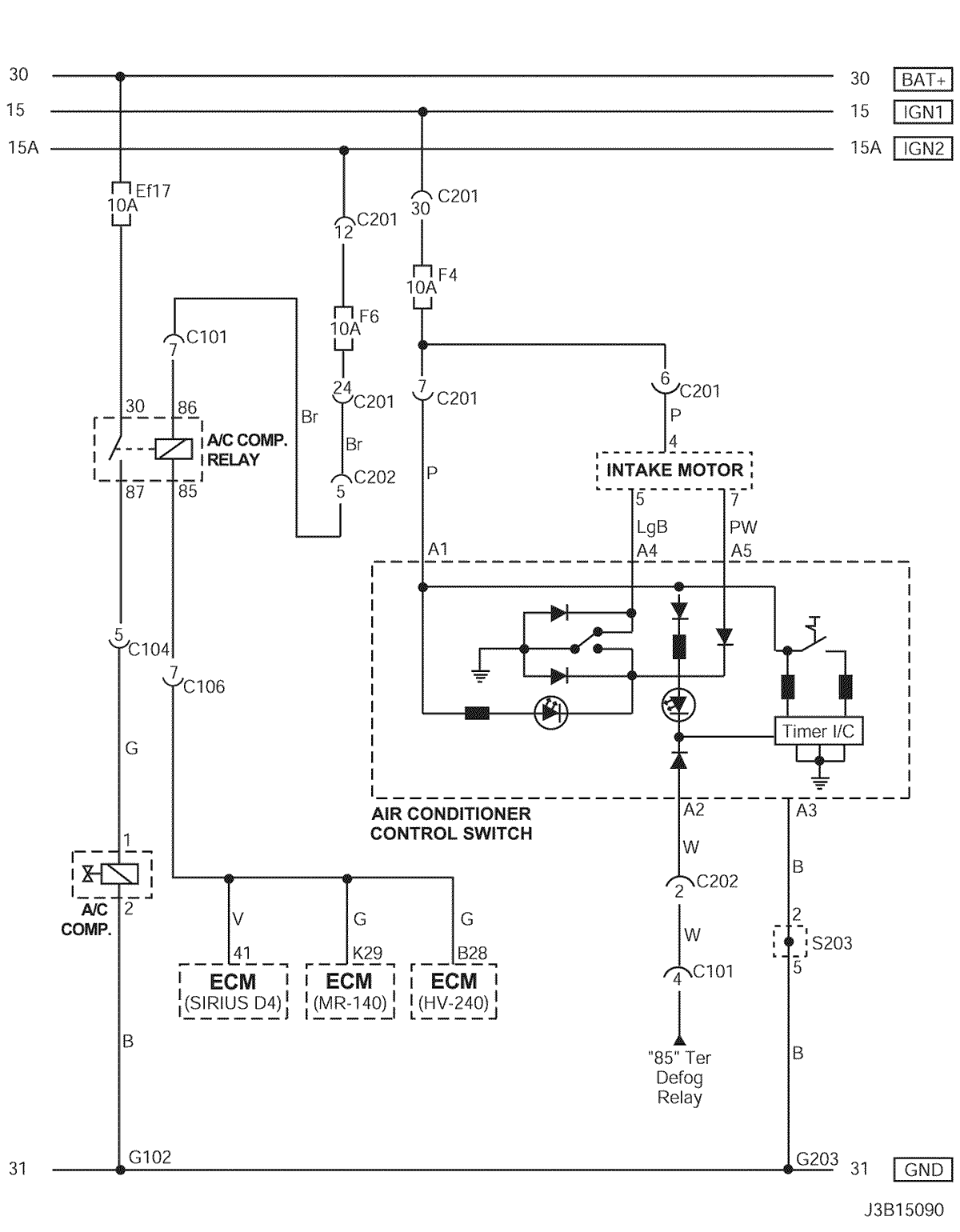

2) aIr condItIoner control swItch, IntaKe motor & aIr condItIoner compressor cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c106 (20 pin, white) |
engine – engine fuse block |
engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| g102 |
front |
behind right head lamp |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
|
