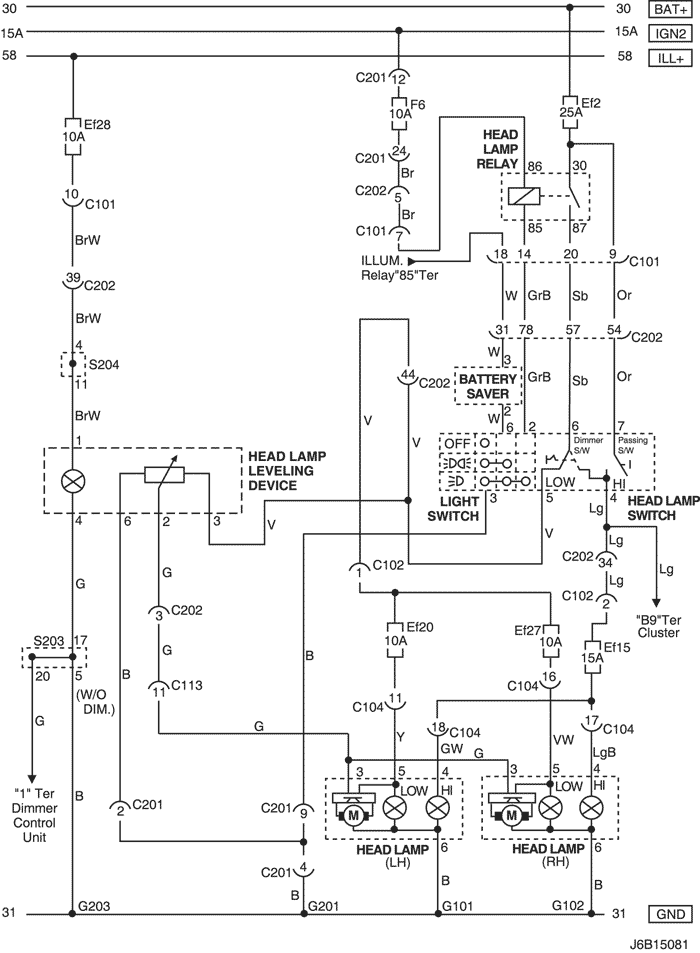

10. head lamp & head lamp levelIng devIce (hlld) cIrcUIt
1) notch bacK, statIon wagon
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c113 (16 pin, black) |
body – front |
behind ecm bracket |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g101 |
front |
behind left head lamp |
| g102 |
front |
behind right head lamp |
| g201 |
I.p |
left I.p fuse block |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204

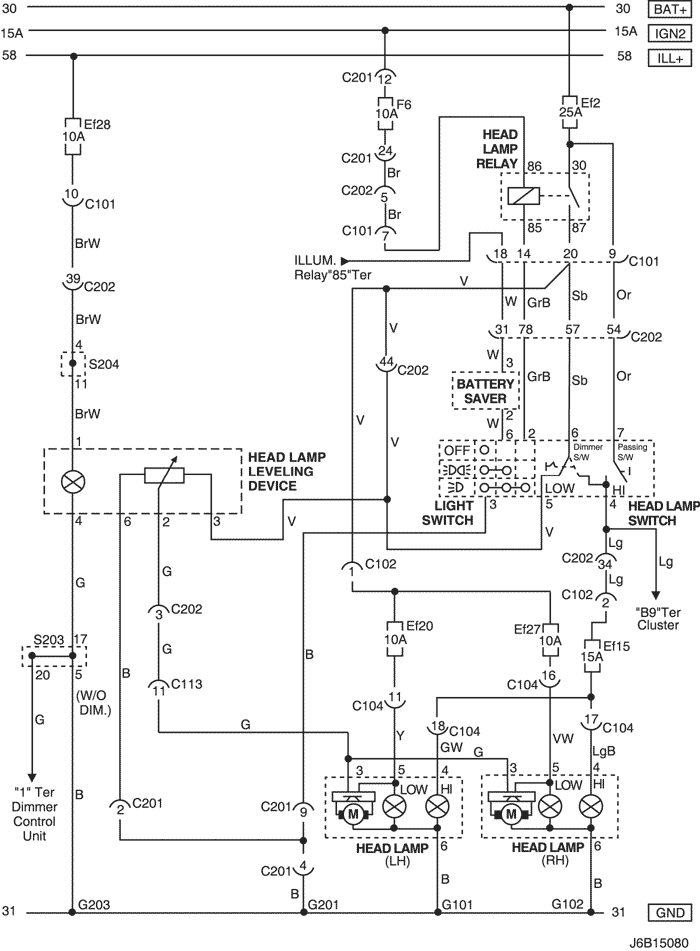

2) hatch bacK
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c101 (21 pin, white) |
body – engine fuse block |
engine fuse block |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c104 (24 pin, white) |
front – engine fuse block |
engine fuse block |
| c113 (16 pin, black) |
body – front |
behind ecm bracket |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| s203 (red) |
I.p |
behind audio mounting |
| s204 (magenta) |
I.p |
behind audio mounting |
| g101 |
front |
behind left head lamp |
| g102 |
front |
behind right head lamp |
| g201 |
I.p |
left I.p fuse block |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
s204
|
