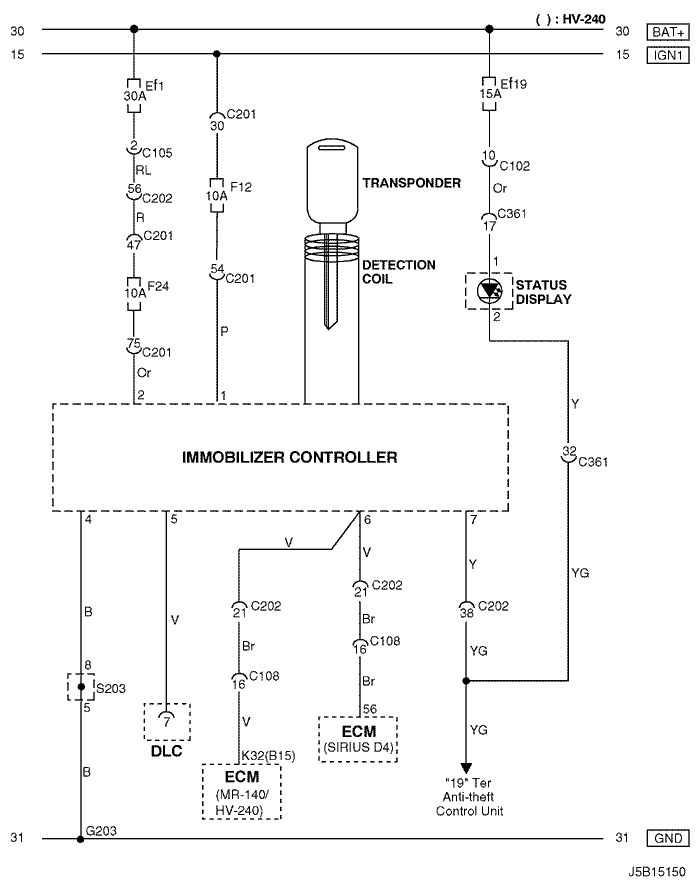

31. ImmobIlIZer sYstem cIrcUIt
а. ИНФОРМАЦИЯ О РАЗЪЁМЕ
№ РАЗЪЁМА
(№ И ЦВЕТ КОНТАКТА) |
СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ |
ПОЛОЖЕНИЕ РАЗЪЁМА |
| c102 (11 pin, white) |
body – engine fuse block |
engine fuse block |
| c105 (4 pin, white) |
body – engine fuse block |
engine fuse block |
| c108 (24 pin, black) |
body – engine |
left engine fuse block |
| c201 (76 pin, black) |
I.p – I.p fuse block |
I.p fuse block |
| c202 (89 pin, white) |
I.p – body |
left co-driver leg room |
| c361 (33 pin, gray) |
body – front right door |
Under driver a pillar |
| s203 (red) |
I.p |
behind audio mounting |
| g203 |
I.p |
behind left audio bracket |
б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА
в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ
г. КОНТАКТНАЯ КОЛОДКА
s203
|
