Руководство предназначено для автомобилей Chevrolet Lacetti и Daewoo Gentra

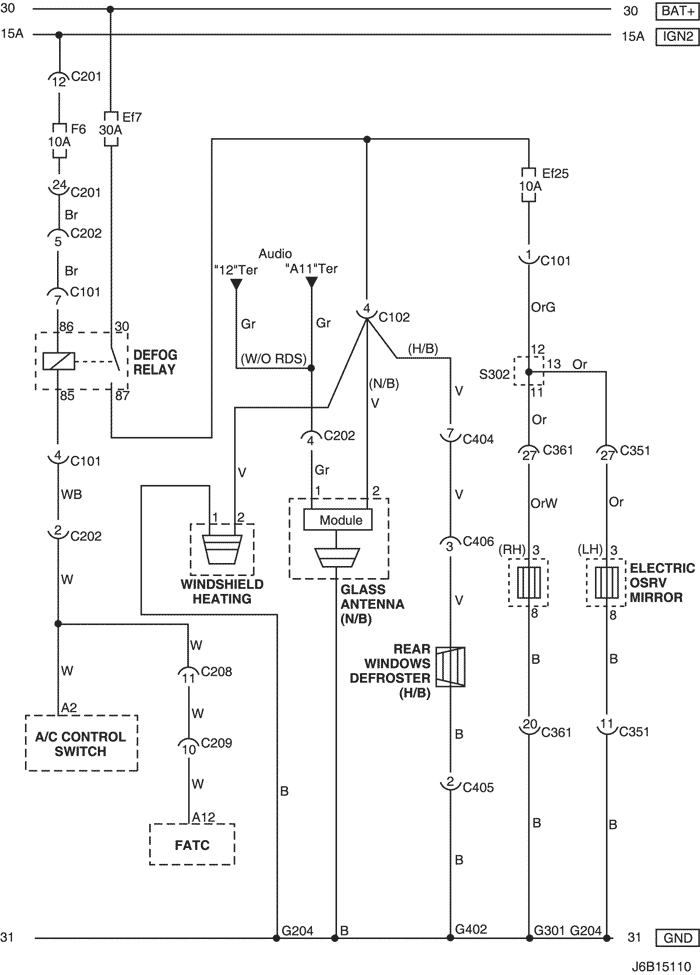

20. front/rear wIndow defroster & osrv mIrror heatIng sYstem cIrcUIt

1) notch bacK, hatch bacK

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c102 (11 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c208 (15 pin, white)	I.p – fatc	behind glove box
c209 (20 pin, black)	fatc – fatc.aux	between heater core and evaporator core
c351 (33 pin, gray)	body – front light door	Under co-driver a pillar
c361 (33 pin, gray)	body – front right door	Under driver a pillar
c404 (8 pin, white)	t/gate. eXt. – body	Inside left c pillar
c405 (8(10) pin, white)	t/gate. eXt. – t/gate	beside left rear wiper motor
c406 (6 pin, white)	t/gate. eXt. – t/gate	beside left rear wiper motor
s302 (brown)	body	left co-driver leg room
g204	body	below left co-driver leg room
g301	body	below driver cross member floor panel
g402	t/gate. eXt.	Inside driver c pillar

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

г. КОНТАКТНАЯ КОЛОДКА

s302 (notch bacK)

увеличить обозначения

s302 (hatch bacK)

увеличить обозначения

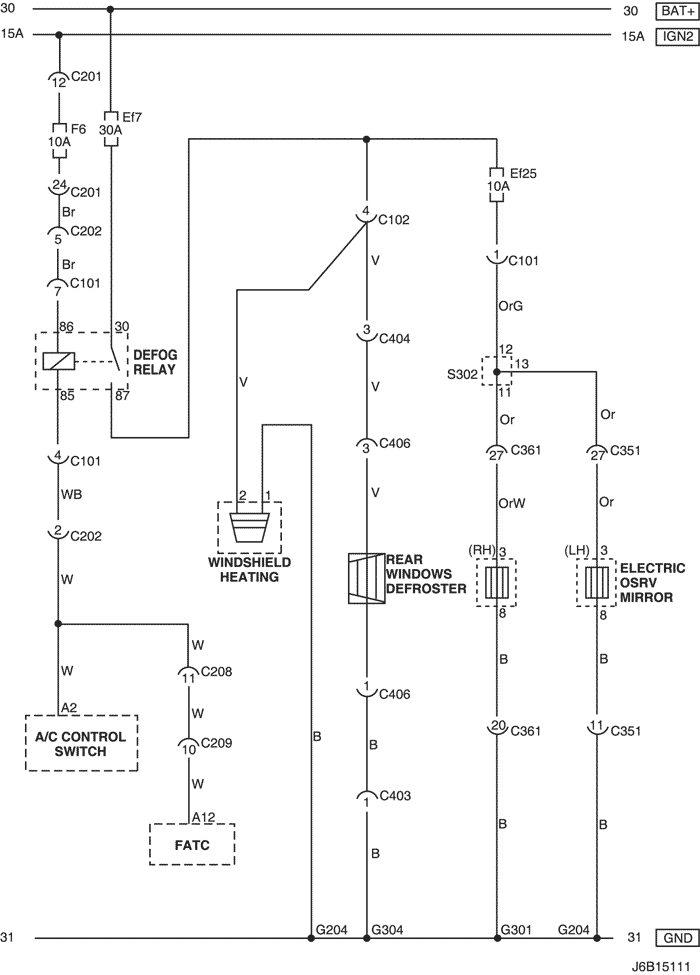

2) statIon wagon

увеличить обозначения

а. ИНФОРМАЦИЯ О РАЗЪЁМЕ

№ РАЗЪЁМА (№ И ЦВЕТ КОНТАКТА)	СОЕДИНИТЕЛЬНЫЙ ЖГУТ ПРОВОДОВ	ПОЛОЖЕНИЕ РАЗЪЁМА
c101 (21 pin, white)	body – engine fuse block	engine fuse block
c102 (11 pin, white)	body – engine fuse block	engine fuse block
c201 (76 pin, black)	I.p – I.p fuse block	I.p fuse block
c202 (89 pin, white)	I.p – body	left co-driver leg room
c208 (15 pin, white)	I.p – fatc	behind glove box
c209 (20 pin, black)	fatc – fatc.aux	between heater core and evaporator core
c351 (33 pin, gray)	body – front light door	Under co-driver a pillar
c361 (33 pin, gray)	body – front right door	Under driver a pillar
c403 (4 pin, white)	t/gate. eXt. - body	Inside left c pillar
c406 (4 pin, white)	t/gate. eXt. - t/gate	beside left rear wiper motor
s302 (brown)	body	left co-driver leg room
g204	body	below left co-driver leg room
g301	body	below driver cross member floor panel
g304	body	below left rear combination lamp

б. УСЛОВНОЕ ОБОЗНАЧЕНИЕ & И НАХОЖДЕНИЕ НОМЕРА КОНТАКТА

в. РАСПОЛОЖЕНИЕ РАЗЪЁМОВ И СОЕДИНЕНИЙ МАССЫ

г. КОНТАКТНАЯ КОЛОДКА

s302 (statIon wagon)

увеличить обозначения
